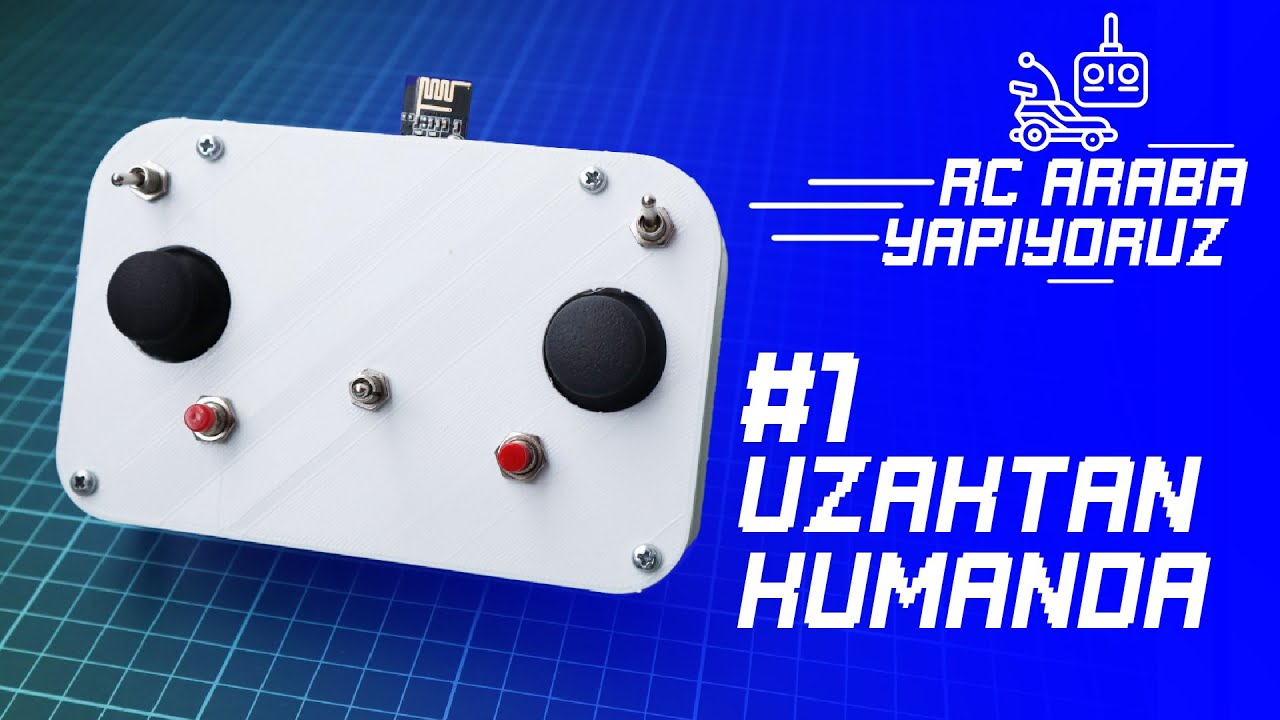

RC projelerimizde kullanabilmek için bir RC kumanda tasarlayacağız. Projemizin kalbinde Arduino Nano yer alıcak. Radyo Kontrolünü nRF24L01 modülü ile gerçekleştireceğiz. Verici devresini 6 kanallı olacak şekilde tasarladım, çoğu projemiz için yeterli olacaktır

Gerekli malzemeler

• Arduino nano
• nRF24L01
• 3x 100nF
• 2x 10k
• AMS1117 5.0V
• AMS1117 3.3V
• 3x toggle switch
• 2x Button
• 2x 2 eksen joystick
• 9v pil
• 9v pil yuvası

nRF24L01 Pinleri

Arduino nano pinleri

STL Dosyaları

https://github.com/Robotistan/RC-kumanda

Devre şeması

kütüphane dosyası

Verici kodları

#include
#include
#include

RF24 radio(9, 10); //ce, cns

const byte address[6]= “00001”;

int button_pin1= A4;
int button_pin2 = A5;
int toggle1= A2;
int toggle2= A3;
int x_pot= A0;
int y_pot= A1;

int data[6];

void setup() {
pinMode(button_pin1, INPUT);
pinMode(button_pin2, INPUT);
pinMode(toggle1, INPUT);
pinMode(toggle2, INPUT);
pinMode(x_pot, INPUT);
pinMode(y_pot, INPUT);

radio.begin();
radio.openWritingPipe(address);
radio.setPALevel(RF24_PA_MAX);
}

void loop() {
data[0]= digitalRead(button_pin1);
data[1]= digitalRead(button_pin2);
data[2]= digitalRead(toggle1);
data[3]= digitalRead(toggle2);
data[4]= analogRead(x_pot);
data[5]= analogRead(y_pot);

radio.write(data, sizeof(data));

}

Alıcı kodları

#include
#include
#include
//ce cns
RF24 radio(9, 10);
const byte address[6] = “00001”;

int motor_data;
int motor_pin=5;
int data[6];

void setup()
{
pinMode(7, OUTPUT);
pinMode(6, OUTPUT);
pinMode(4, OUTPUT);
pinMode(3, OUTPUT);
pinMode(motor_pin, OUTPUT);
Serial.begin(9600);

radio.begin();
radio.openReadingPipe(0, address);
radio.setPALevel(RF24_PA_MAX);
radio.startListening();

}

void loop()

{

if (radio.available())
{
radio.read(data, sizeof(data)); //Veri okuması
motor_data= map(data[4],0,1023,0,255); // map komutu ile data[1] den 0 ile 1023 arası gelen değeri 0 ile 255 arasına çevirdik
analogWrite(motor_pin, motor_data); // analog olarak yazdırma yaptık
delay(5);

if(data[0] == HIGH)
{
digitalWrite(7, HIGH);
}
else
{
digitalWrite(7, LOW);
}

if(data[1] == HIGH)
{
digitalWrite(6, HIGH);
}

else
{
digitalWrite(6, LOW);
}

if(data[2] == HIGH)
{
digitalWrite(4, HIGH);
}

else
{
digitalWrite(4, LOW);
}
if(data[3] == HIGH)
{
digitalWrite(3, HIGH);
}

else
{
digitalWrite(3, LOW);
}

}
else{
digitalWrite(7, LOW);
digitalWrite(6, LOW);
digitalWrite(4, LOW);
digitalWrite(3, LOW);

analogWrite(motor_pin, 0);
}
delay(5);
}
