Özel ön panel üretimi, elektronik cihazların dış yüzeyinde yer alan buton, ekran, led ve marka grafiklerinin projeye özgü ölçü, malzeme ve baskı detaylarıyla imal edilmesidir; cihazın kullanıcı arayüzünü korurken mekanik ve görsel bütünlük sağlar. Robotistan’ın yeni özel ön panel üretimi hizmeti kapsamında membran anahtar (tuş takımı), akrilik ön panel ve grafik kaplama (graphic overlay) türlerinde çözümler sunulmaktadır. Tasarım dosyanızı hazırlayıp hizmet sayfasındaki teklif formuna yükleyerek projeniz için üretim sürecini kolayca başlatabilirsiniz.
Elektronik projenizin devre tasarımı ve kutu montajı tamamlanmış olabilir. Ancak cihazın kullanıcıyla buluştuğu ön yüzeyde doğru planlanmamış kontrol elemanları, ürünün genel kalitesini ve işlevselliğini doğrudan etkiler. Özel ön panel üretimi hizmetimiz, cihazlarınızı endüstriyel standartlara uygun, estetik ve ergonomik bir kullanıcı arayüzüne kavuşturmak amacıyla hayata geçirildi.
Elektronik Projeniz için Özel Ön Panel Neden Gereklidir?
Elektronik cihaz geliştirme süreçlerinde buton işaretlerinin belirsiz olması, ekran ve LED açıklıklarının kutu kesimiyle tam hizalanmaması veya yüzey yazılarının zamanla silinmesi, cihazın tamamlanmamış görünmesine yol açar. Özel bir ön panel; kullanıcı arayüzündeki okunabilirliği artırır, tuş ve ekran erişimini ergonomik hale getirir, marka logonuzu profesyonelce sergiler ve dahili bileşenleri dış etkenlere karşı korur.
Örneğin, üzerinde 3 adet kontrol butonu, 1 adet OLED ekran ve 2 adet durum LED’i bulunan varsayımsal bir kontrol cihazı tasarladığınızı düşünelim. Standart bir kutu üzerine elle yapılan kesimler veya etiket yapıştırmaları hem hizalama hatalarına neden olur hem de zamanla soyulabilir. Cihaza özel üretilmiş hassas kesimli ve arkadan baskılı bir ön panel kullanıldığında; buton konumları hassasiyetle hizalanır, ekran penceresi şeffaf biçimde korunur ve cihaz profesyonel bir seri üretim kalitesine ulaşır.

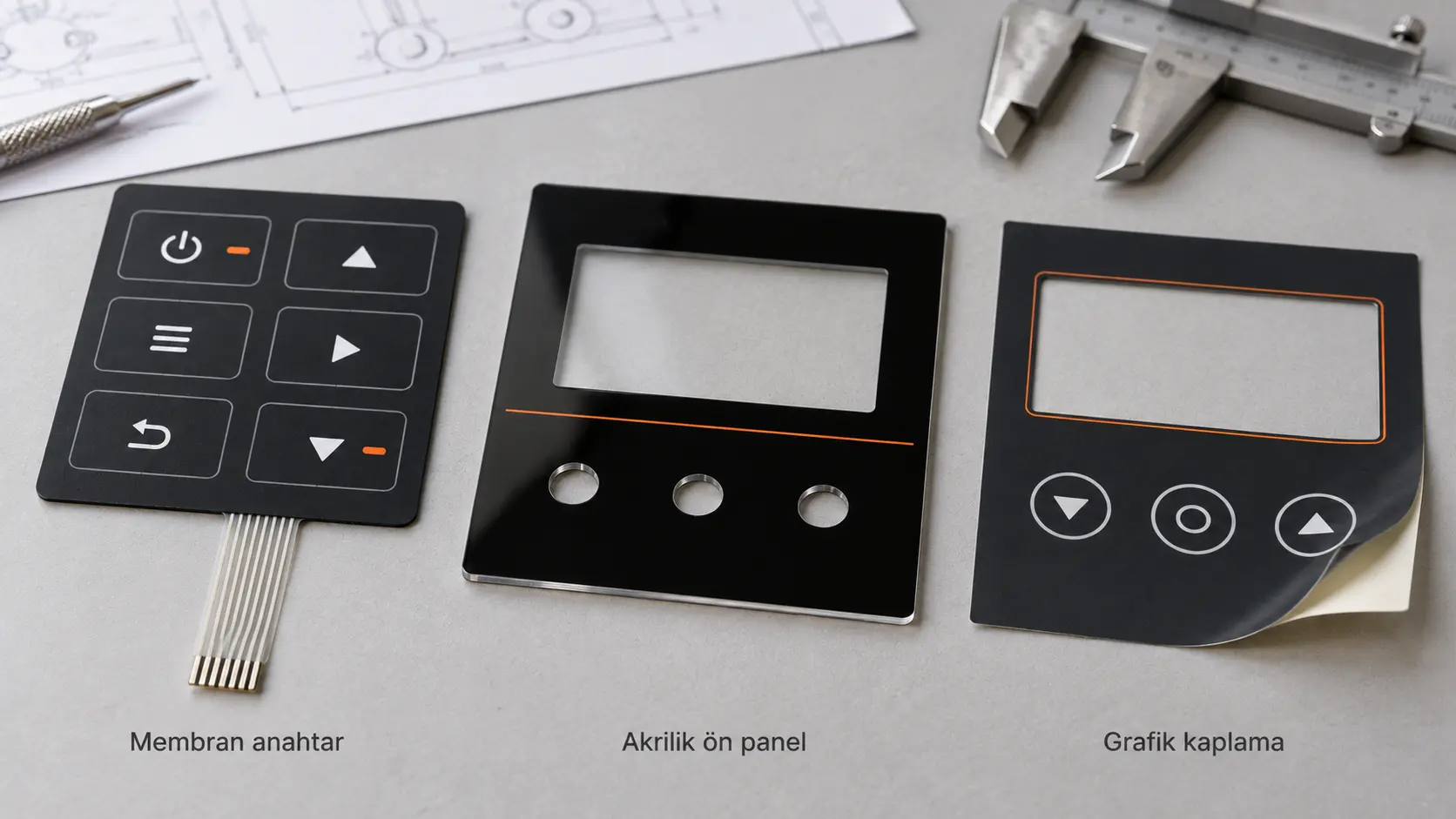

Robotistan’da Hangi Ön Panel Türlerini Yaptırabilirsiniz?
Robotistan’ın hizmetinde membran anahtar, akrilik panel ve grafik kaplama bulunur. Seçimin temelinde, ön yüzün yalnızca görünüm ve yerleşim mi sağlayacağı, yoksa elektriksel anahtarlama işlevi de mi taşıyacağı vardır.
Membran Anahtar veya Tuş Takımı Hangi İhtiyaçlar için Uygundur?
Membran anahtar (membran tuş takımı), esnek katmanlar arasına entegre edilmiş iletken hatlar sayesinde grafik yüzey ile elektriksel anahtarlama işlevini tek bir yapıda birleştiren panel türüdür. Kullanıcının tuşa basmasıyla devre tamamlanır ve ilgili sinyal alt devrebakır veya konnektör hatları üzerinden ana karta iletilir.
Toz ve neme karşı sızdırmazlık gerektiren, dahili anahtarlama devresi bulunmayan veya yüzeyde kabartmalı (embossed) dokunsal geri bildirim istenen cihazlar için idealdir. Bağlantı tarafında genellikle esnek yassı kablo (FFC/FPC) veya standart konnektör çıkışları tercih edilir.
Robotistan özel ön panel servisinde FPC esnek devre ve sert PCB; tak-çıkar FPC, lehimli veya konnektör terminalli bağlantı seçenekleri ile LED tercihi bulunur. FPC esnek baskılı devreyi, PCB ise baskılı devre kartını ifade eder.
Teklif dosyanıza tuşların görevlerini, elektriksel bağlantı eşlemesini ve bağlantının cihaz içinde çıkacağı yönü ekleyin. Görsel yerleşim ile elektronik bağlantı tasarımını birlikte düşünün.
Akrilik Ön Panel Hangi Projelerde Değerlendirilebilir?
Akrilik (PMMA) ön panel, yüksek ışık geçirgenliği ve darbe dayanımı sunan sert yapısıyla cihazın ön yüzünü, ekran alanlarını ve gösterge pencerelerini korumak amacıyla kullanılır.
Ekran korumasının ön planda olduğu, darbe riskine açık veya kalın ve rijit bir ön yüzey gerektiren projelerde tercih edilir. Malzeme kalınlığı, yüzey kaplaması ve şeffaf/renkli pencere seçenekleri projenin teknik çizimine göre belirlenmektedir.
Robotistan’da şeffaf, yarı saydam siyah, buzlu ve süt beyaz akrilik seçenekleri yer alır. Görünüm seçerken ekranın okunabilirliğini ve göstergenin görünmesini istediğiniz alanları birlikte değerlendirin. Akrilik panelin kendisi elektriksel anahtar değildir; butonların ayrıca yerleştirilmesi gerekiyorsa montaj geometrisini çizime ekleyin.
Grafik Kaplama Nedir, Membran Anahtardan Nasıl Ayrılır?
Grafik kaplama (graphic overlay), cihazın ön yüzeyine yapıştırılan, üzerinde logolar, buton görsel alanları ve pencereler barındıran koruyucu ve bilgilendirici polyester (PET) veya polikarbonat (PC) katmandır. Grafik kaplama tek başına elektriksel bir anahtarlama işlevi görmez; altında yer alan mekanik butonların veya PCB üzerindeki tactile switch’lerin üzerini örterek görsel bütünlük ve koruma sağlar.
Eğer cihazınızın elektronik kartında (PCB) zaten mekanik tuşlar mevcutsa, yalnızca yüzey etiketlemesi ve ekran penceresi için grafik kaplama seçeneği yeterli olmaktadır.
Robotistan özel ön panel servisinde grafik kaplama için PET ve polikarbonat (PC) seçenekleri bulunur. PET bir polyester türüdür; PC farklı bir plastik malzemedir. Malzeme seçimini yalnızca görünüşe göre yapmayın; kaplamanın basılacak tuşların üzerinde mi, sabit bir yüzeyde mi kullanılacağını belirtin.
Aşağıdaki karşılaştırma, talep edeceğiniz parçanın kapsamını belirlemenize yardımcı olur:
| Panel Türü | Temel İşlevi | Örnek İhtiyaç | Seçim Öncesinde Netleştirilecek Bilgi |
| Membran Anahtar | Grafik yüzey ve anahtarlama devresini birleştirir. | Yüzeyinde dahili tuş takımı ve iletken devresi bulunmayan cihazlar. | Tuş sayısı, kabartma tipi, konnektör ve pin çıkış yapısı. |
| Akrilik Ön Panel | Sert koruma yüzeyi ve ekran penceresi sağlar. | Ağır çalışma şartlarındaki ekranlı cihazlar ve gösterge panelleri. | Plaka kalınlığı, ekran pencere alanları ve montaj delikleri. |
| Grafik Kaplama | Yüzey etiketleme, görsel bilgilendirme ve koruma sunar. | Altında hazır PCB veya mekanik tuş bulunan elektronik kutular. | Buton konumları, pencere şeffaflığı ve arka yapışkan türü. |
Projenize Uygun Ön Paneli Nasıl Seçebilirsiniz?
Doğru ön panel seçimine cihazın kullanım biçimini tanımlayarak başlayın. Kullanıcının neye basacağını, neyi okuyacağını ve panelin nereye monte edileceğini belirlemek, malzeme veya renk seçmekten önce gelir.
Kullanım Ortamı ve Montaj Yüzeyi Seçimi Nasıl Etkiler?
Cihazın kullanılacağı ortamdaki temas sıklığı, temizlik kimyasallarına maruz kalma durumu ve sıcaklık değişimleri malzeme seçiminde kritik rol oynar. Örneğin polyester (PET) malzemeler yüksek bükülme ömrü ve kimyasal direnç sunarken, polikarbonat (PC) malzemeler kolay şekil alma ve şeffaflık avantajına sahiptir.
Ancak yalnızca malzeme adına bakarak kesin bir outdoor dayanımı veya IP sızdırmazlık sınıfı garantisi çıkarılmamalıdır; performans sonucu kullanılan yapışkan katmanına ve montaj yüzeyinin pürüzsüzlüğüne de bağlıdır.
Yapışkanla montaj yapılacaksa yüzeyin malzemesini ve kaplamasını da belirtin: boyalı metal, düz plastik ve dokulu yüzey aynı montaj koşulunu oluşturmaz. Yapışkan üreticisi 3M’nin yüzey seçimi açıklaması, yapışmanın yüzey özelliklerine ve temas koşullarına bağlı olduğunu vurgular.
Teklif notlarına cihazın iç veya dış ortamda kullanılacağını, sıvı temasını ve varsa temizlik maddelerini yazın.

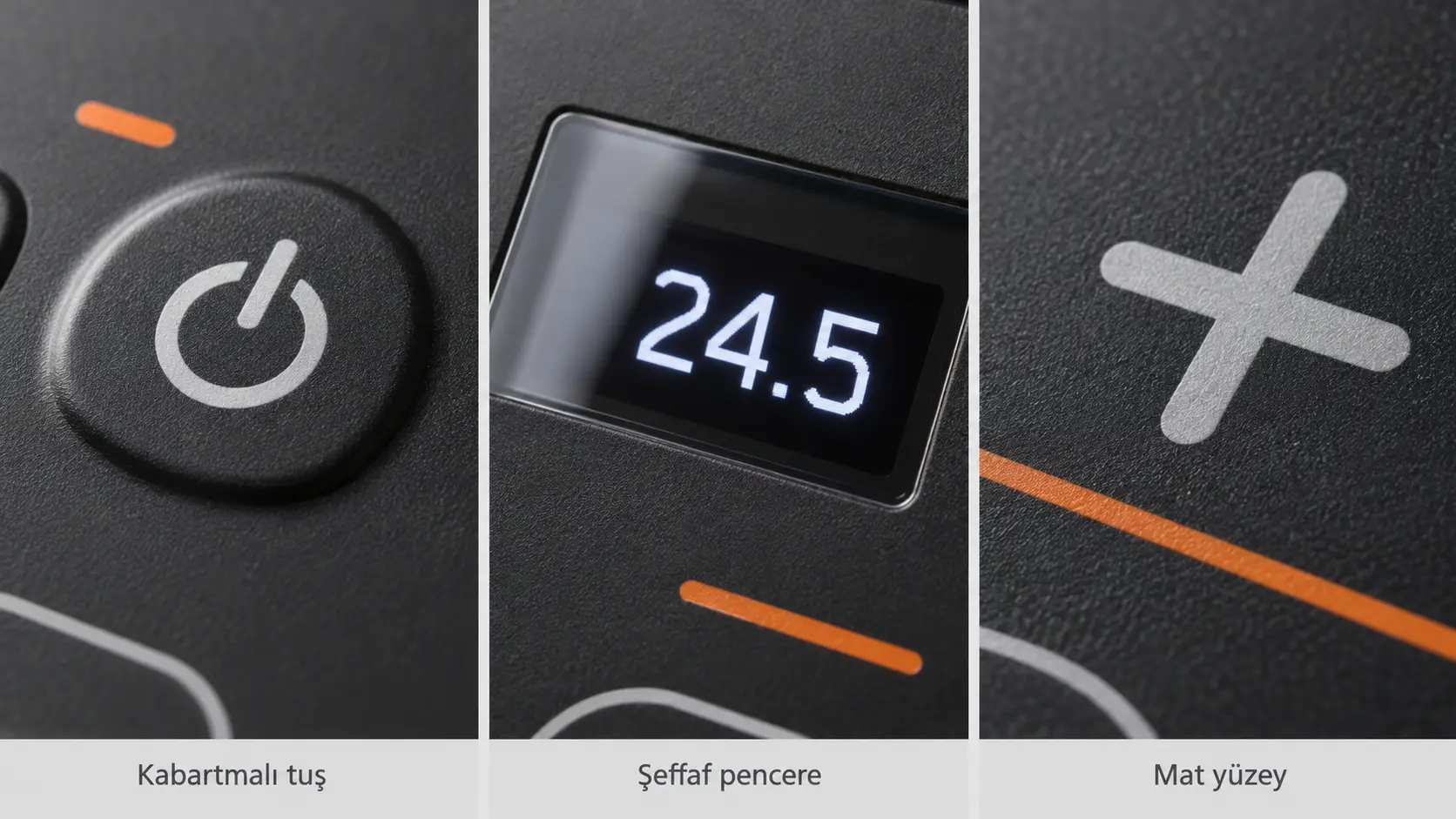

Malzeme, Baskı, Pencere ve Kabartma Seçeneklerinde Nelere Dikkat Etmelisiniz?
Seçenekleri görünüm kadar kullanım amacıyla ilişkilendirin. Ekran penceresinde okunabilirlik, tuş bölgesinde parmağın doğru noktayı bulması, baskıda ise yazıların yerleşimi ve yüzeyle ilişkisi önemlidir.
Arka yüz baskıda grafik, şeffaf malzemenin alt tarafında bulunur. Kabartma ise tuş bölgesinin yüzeyden yükseltilmesidir; elektriksel tuş mekanizmasının yerine geçmez.
Robotistan’ın kabartma kuralı PET’in 0,125 ve 0,2 mm kalınlıklarını kapsar. Form, uyumsuz seçimleri pasifleştirir. Her seçeneğin her ürün türüyle veya malzemeyle birlikte uygulanacağını varsaymayın. Özellikle pencere, baskı ve yapışkan alanlarının aynı çizimde birbiriyle çelişmediğini kontrol edin.

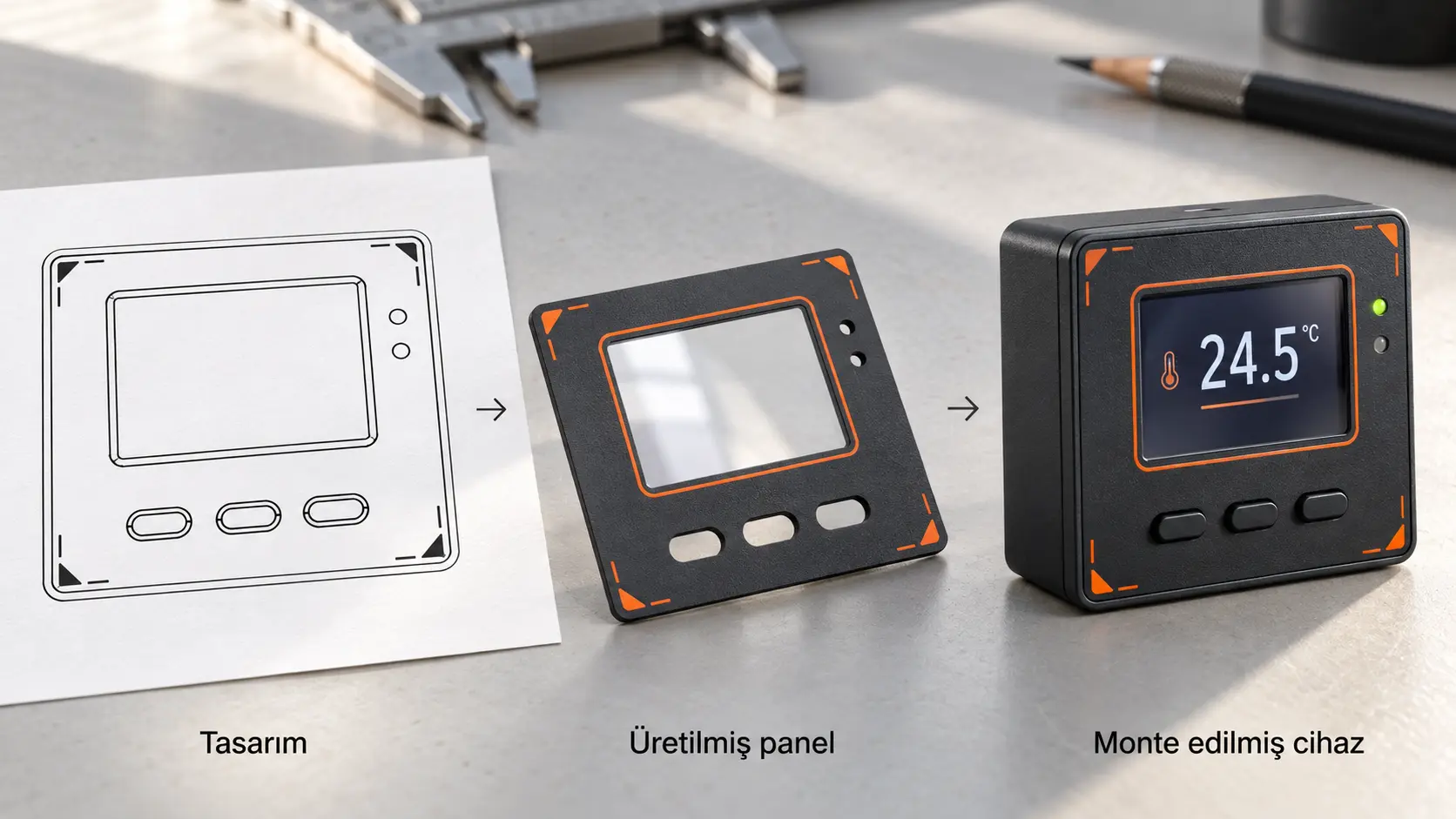

Ön Panel Üretimi için Tasarım Dosyanızı Nasıl Hazırlamalısınız?
Üretim sürecinin hatasız ilerlemesi, hazırlanan vektörel tasarım dosyasının netliğine bağlıdır. Üretim dosyası, parçanın nasıl görüneceğini ve hangi geometrinin üretileceğini birlikte anlatmalıdır. Görsel tasarımı, kesilecek alanları ve montaj bilgilerini ayırt edilebilir biçimde düzenleyin.

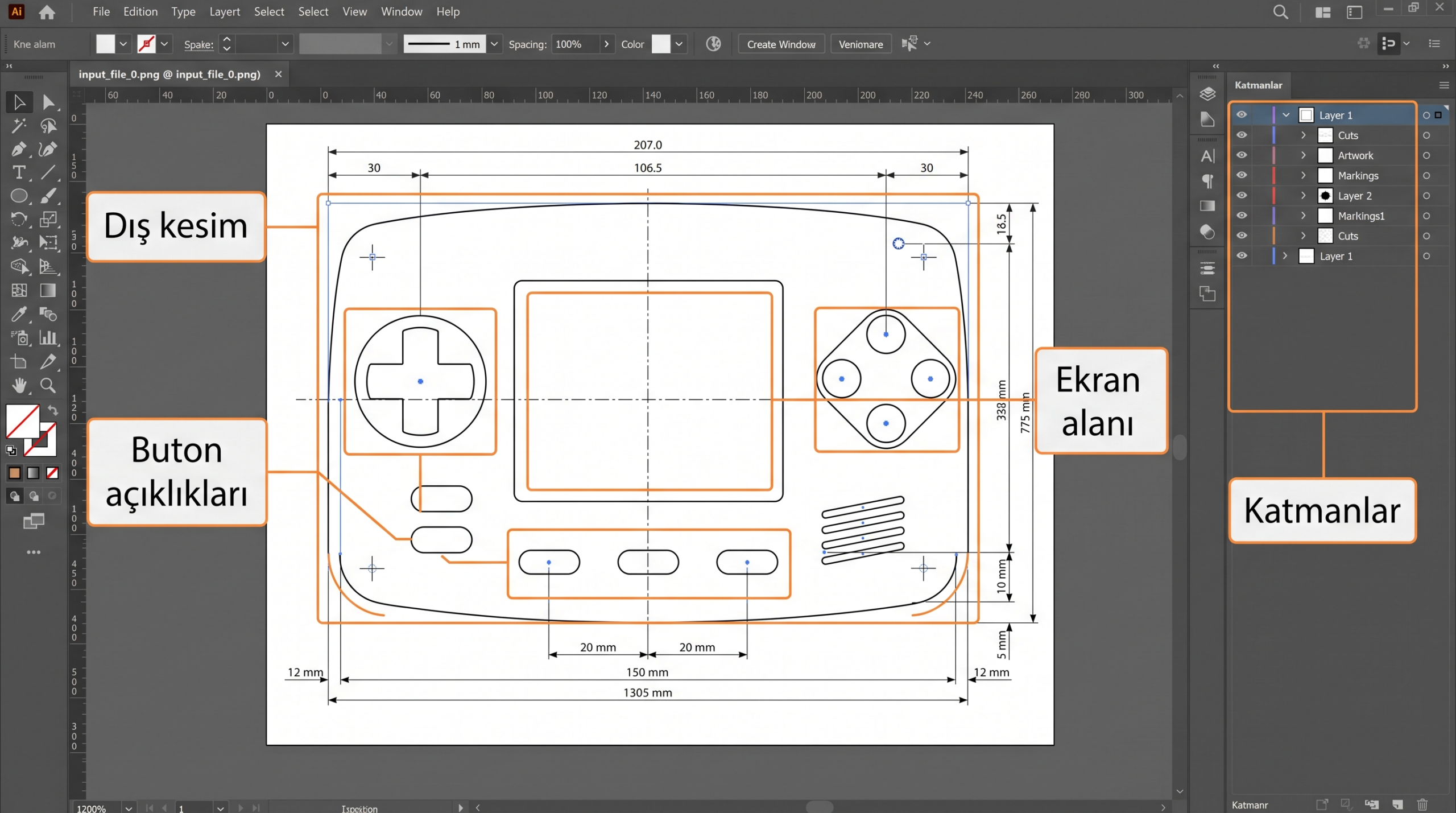

Ölçüler, Kesim Hatları ve Ekran Açıklıkları Nasıl Gösterilmelidir?
Çizimi 1:1 ölçekte, yani gerçek boyutunda hazırlayın. Ölçü birimini ve referans ölçüleri belirtin; dış sınırı, delikleri ve pencere konumlarını ortak bir referans noktasından ölçülendirin.
Dosya içerisinde dış kesim hatları (outlines), buton delikleri, vida montaj açıklıkları ve şeffaf bırakılacak ekran pencereleri farklı katmanlarda veya belirgin çizgi renkleriyle ayrılmalıdır. Örneğin, “ekran alanı” yazmak yerine alanın kesileceğini mi, şeffaf bırakılacağını mı açıklayın. Teknik açıklamaları baskıya girecek grafiklerden ayrı tutun.
Tolerans, ölçüde kabul edilen sapma aralığıdır. Paneli kutuya sıfır boşlukla oturacak şekilde tasarlamadan önce panel, kasa ve komponent ölçülerini birlikte değerlendirin. Kesim toleranslarının dikkate alınması ve ekran pencerelerinin kenarlarında teknik boşluk bırakılması önerilir.
Yazılar, Renkler ve Dosya Formatları Nasıl Hazırlanmalıdır?
Hizmet sayfasında öncelikli çizim formatları AI, CDR, SVG, EPS, DXF ve DWG; ikincil seçenekler PDF ve CAD olarak belirtilir. Renkler için CMYK bilgisi istenir. Robotistan CMYK, baskıda kullanılan dört temel renk bileşenini tanımlar.
Yazıları eğriye, yani outline/curve biçimine dönüştürmek, metni şekillere çevirerek başka bilgisayarda font değişmesi riskini azaltır. Düzenlenebilir asıl dosyanızın kopyasını ayrıca saklayın.
Vektörel çizim, şekilleri piksel yerine çizgi ve eğrilerle tanımlar. Dosyanızın uzantısı kadar içeriğinin de düzenli olması önemlidir: baskı grafikleri, kesim hatları ve açıklamaları ayrı katmanlarda tutmanız incelemeyi kolaylaştırır. Ayrıntılı üretim sınırları için formdaki tasarım spesifikasyonlarını esas alın.
Dosyanızı yüklemeden önce kontrol edin.
- Gerçek ölçüler ile çizimdeki referans ölçüler birbiriyle uyumlu mu?
- Panel dış sınırı, delikler ve tuş merkezleri açık mı?
- Şeffaf pencereler ile kesilecek boşluklar ayrılmış mı?
- Yazılar eğriye dönüştürülmüş ve renkler tanımlanmış mı?
- Membran tasarımında bağlantı eşlemesi ve çıkış yönü belirtilmiş mi?
- Yapışkan gerektiren ve yapışkansız kalması istenen alanlar açıklanmış mı?
- Dosya adı ve revizyon bilgisi, üretilecek sürümü açıkça gösteriyor mu?

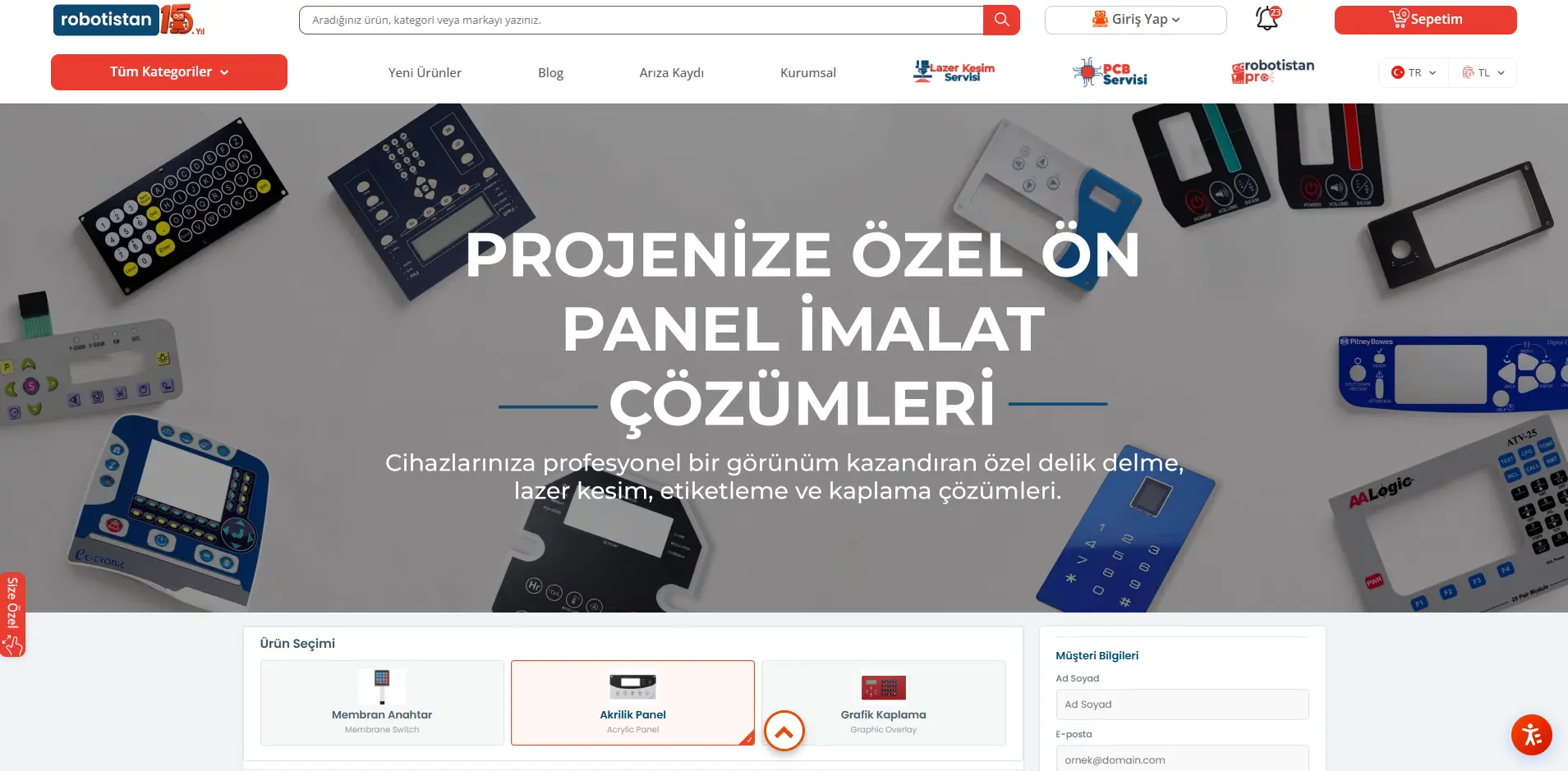

Dosyanızı Yükleyerek Nasıl Teklif Talebi Oluşturabilirsiniz?
Robotistan hizmet sayfası üzerinden teklif talebi oluşturmak son derece pratik bir akışa sahiptir:
- Hizmet Sayfasına Erişin: Robotistan Özel Ön Panel Üretimi sayfasındaki teklif formuna gidin.
- Panel Türünü Seçin: Projenize uygun olan Membran Anahtar, Akrilik Panel veya Grafik Kaplama seçeneğini işaretleyin.
- Teknik Özellikleri Belirleyin: Ölçü, malzeme türü, kalınlık, yapışkan tipi ve varsa kabartma/pencere detaylarını doldurun.
- Tasarım Dosyanızı Yükleyin: Hazırladığınız vektörel dosyayı formda belirtilen format (ör. .AI, .PDF, .ZIP) ve maksimum dosya boyutu sınırlarına dikkat ederek sisteme yükleyin.
- Notlarınızı ve Bilgilerinizi Ekleyin: Varsa özel tolerans, Pantone renk veya montaj notlarınızı ekleyip iletişim bilgilerinizi tamamlayarak formu gönderin.
Dosyanız büyükse gerekli çizimleri koruyarak gereksiz görselleri ve eski sürümleri arşivden çıkarın. Açıklama dosyanızda hangi çizimin esas alınacağını belirtin.
Not: Teklif formunu doldurarak dosya yüklemeniz kesin bir sipariş veya ödeme yükümlülüğü oluşturmaz; süreç öncelikle teknik inceleme ve fiyatlandırma aşamasıyla başlar.
Dosya yüklemek ve teklif istemek, kesin sipariş oluşturmakla aynı şey değildir. Hazırlığınız tamamlandığında ön panel teklif formunu doldurabilirsiniz.
Teklif, Üretim ve Teslimat Süreçleri Nasıl İlerliyor?
Teklif formunuz ulaştıktan sonra teknik ekibimiz iletilen vektörel çizimi üretim uygunluğu açısından inceler. Çizimdeki kesim hatları, renk ayrışımları ve malzeme seçimleri doğrulanarak tarafınıza özel fiyat ve tahmini üretim süresini içeren bir teklif iletilir.
Teknik inceleme aşaması, iletilen dosyadaki imalat hatalarını veya eksik ölçüleri tespit etmeye yöneliktir; müşterinin tasarımını sıfırdan yapma veya devrenin fonksiyonel çalışmasını garanti etme taahhüdü içermez. Kasa uyumu, elektriksel bağlantılar ve kullanım gereksinimleri için kendi tasarım kontrollerinizi de tamamlayın.
Teklif size ulaştığında kapsamı, fiyatı, esas alınan dosya sürümünü ve takvimi kontrol edin. Kesin sipariş ile üretim onayının nasıl verileceğini ve ödeme koşullarını ayrıca netleştirin. Üretim, onaylanan kapsamın uygulanması; sevkiyat ise tamamlanan ürünün gönderilmesi aşamasıdır. Üretimin bitiş tarihi ile ürünün size ulaşacağı tarih aynı olmayabilir.
Ön Panel Fiyatını ve Teslim Süresini Hangi Bilgiler Etkiler?
Özel ön panel imalatında sabit bir birim fiyat bulunmamaktadır. Fiyatlandırma ve teslimat süreleri; panelin boyutları, toplam sipariş adedi, seçilen malzeme (PET, PC, Akrilik), baskıdaki renk sayısı, kabartma ve özel yapışkan kullanımı gibi işin karmaşıklığına göre değişkenlik gösterir. Net süre ve fiyat bilgisi teknik inceleme sonrasında teklif belgesinde sunulmaktadır.
Robotistan’ın Deneyimi Ön Panel Projenize Nasıl Katkı Sağlar?
Robotistan, yıllardır elektronik bileşen temini, kart üretimi ve maker ekosistemine sağladığı teknik tedarik tecrübesiyle elektronik projelerin ihtiyaçlarına hakimdir. Yeni devreye alınan özel ön panel üretimi hizmetinde, elektronik geliştiricilerin ve Ar-Ge ekiplerinin protokollerine uygun olarak teknik dosyaların doğru değerlendirilmesi ve projelerin prototip veya seri üretim aşamalarına sorunsuz taşınması hedeflenmektedir.
Özel Ön Panel Üretimi Hakkında Sıkça Sorulan Sorular
Grafik kaplama ile membran tuş takımı arasındaki fark nedir?
Grafik kaplama yazı ve sembolleri taşıyan yüzey katmanıdır; membran tuş takımı elektriksel anahtarlama yapısını da içerir. Cihazınızda tuş mekanizması zaten bulunuyorsa grafik kaplamayı değerlendirebilirsiniz. Tuşa basıldığında elektriksel bağlantı oluşturacak komple bir yapı gerekiyorsa talebinizi membran tuş takımı olarak tanımlamalısınız.
Özel ön panel için hangi tasarım dosyaları hazırlanmalıdır?
Özel ön panel için ölçülü çizim, baskı grafikleri ve gerekli teknik açıklamalar hazırlanmalıdır. Dış sınırları, açıklıkları, pencere alanlarını ve renkleri belirtin. Membran tuş takımında elektriksel bağlantı bilgilerini de ekleyin. Dosya uzantısı uygun olsa bile eksik geometriyi tamamlamaz; çizimin üretilecek parçayı açıkça anlatması gerekir.
Tasarım dosyam hazır değilse nasıl ilerlemeliyim?
Tasarım dosyanız hazır değilse önce cihazınızın ölçülerini, ön yüzde bulunacak parçaları ve beklediğiniz işlevleri derleyerek Robotistan ekibiyle iletişime geçin. Bir eskiz veya cihaz fotoğrafı ihtiyacı anlatabilir; ancak üretim çiziminin yerine geçtiğini varsaymayın. Çizim desteğinin sunulup sunulmadığını, kapsamını ve ücretini ayrıca sorun.
Tek bir prototip için ön panel üretimi yapılabilir mi?
Tek prototip üretiminin mümkün olup olmadığı, istediğiniz panel için teklif aşamasında netleştirilmelidir. Adet alanına bir yazılabilmesi, tek adet üretim kabulünün garantisi değildir. Talebinizin prototip amaçlı olduğunu belirtin; minimum üretim adedini, varsa hazırlık bedelini ve sonraki üretime geçiş koşullarını birlikte sorun.
Ön panelde ekran penceresi ve buton açıklıkları bulunabilir mi?
Ön panel tasarımında ekran penceresi ve buton açıklıkları planlanabilir; uygulanabilirlik seçilen yapı ve geometriye bağlıdır. Dosyanızda kesilecek açıklık ile şeffaf kalacak alanı ayırın. Ekranın görünen bölgesini, butonların montaj ölçülerini ve panel arkasındaki parçaların konumlarını belirtmek, mekanik uyumun değerlendirilmesini kolaylaştırır.
Dosya yükleyip teklif istemek kesin sipariş oluşturur mu?
Hayır, dosya yükleyip teklif istemek kesin sipariş vermek değildir. Talep, yapılmasını istediğiniz parçanın değerlendirilmesi içindir. Sipariş öncesinde fiyatı, teknik kapsamı, dosya sürümünü ve teslimat koşullarını birlikte netleştirin. Üretim onayının hangi yöntemle alınacağını öğrenin; gönderdiğiniz ilk dosyanın otomatik olarak üretime gireceğini varsaymayın.
Ön panel üretim ve teslim süresi ne zaman netleşir?
Ön panelin üretim ve teslim süresi, teknik kapsam ve sipariş koşulları belirlenirken netleştirilmelidir. Takvim isterken üretime başlangıcı, üretimin tamamlanmasını ve sevkiyatı ayrı sorun. Projenizin bir tanıtım veya teslim tarihi varsa baştan paylaşın; hedef tarihinizi bildirmeniz, o tarihin kabul edildiği anlamına gelmez.
Teklif sonrasında tasarımda değişiklik yapılabilir mi?
Teklif sonrasında değişiklik talep edebilirsiniz; değişikliğin uygulanabilirliği, maliyeti ve takvime etkisi yeniden değerlendirilmelidir. Revize dosyayı farklı bir sürüm adıyla iletin ve değişen alanları açıklayın. Özellikle üretim onayından sonra, eski dosyanın işleme alınmadığını ve yeni sürümün kabul edildiğini teyit etmeden ilerlemeyin.
