Sıcak hava istasyonu; elektronik devre kartlarında belirli bir bölgeye kontrollü sıcak hava uygulayarak SMD komponent sökme, yeniden lehimleme ve lokal rework işlemleri gerçekleştirmek için kullanılan ekipmandır.
Havya istasyonundan farklı olarak ısıyı doğrudan metal uç üzerinden değil, ayarlanabilir sıcak hava akışıyla aktarır. Bu nedenle çok bacaklı veya alt bağlantılı komponentlerde, tek tek lehim noktalarına temas etmenin zor olduğu uygulamalarda önemli avantaj sağlar.
Profesyonel rework sistemlerinde yalnızca sıcaklık değil, hava debisi, nozul seçimi ve işlem süresi de birlikte kontrol edilir. JBC’nin SMD rework sistemlerinde de sıcaklık ve hava akış profilleri prosesin temel kontrol parametreleri arasında yer alır.

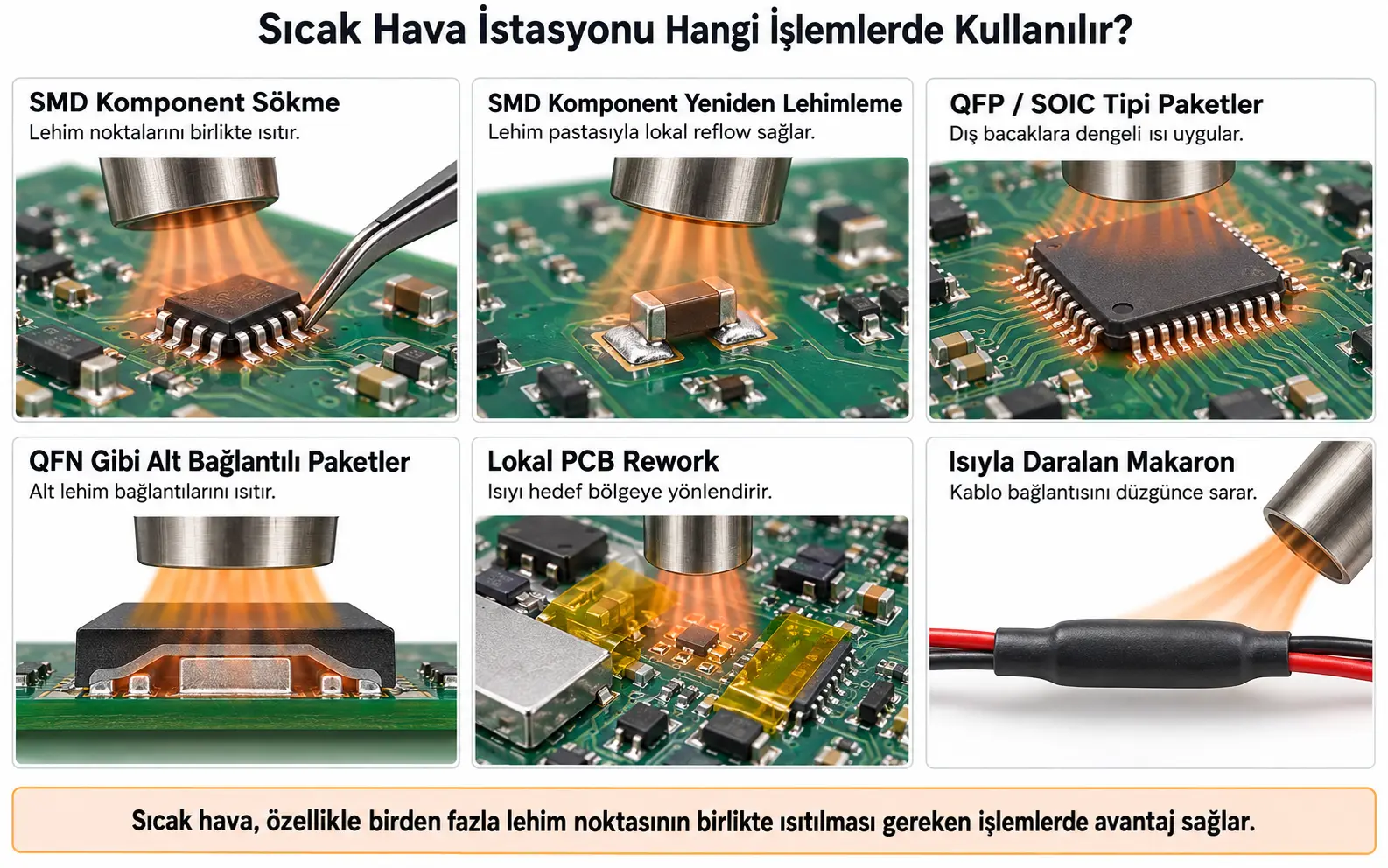

Sıcak Hava İstasyonu Hangi İşlemlerde Kullanılır?
Sıcak hava istasyonlarının en yaygın kullanım alanı SMD komponentlerin sökülmesi ve yeniden yerleştirilmesidir.
Özellikle aşağıdaki işlemlerde kullanılır:
| Uygulama | Neden sıcak hava tercih edilir? |
| SMD komponent sökme | Birden fazla lehim noktasını aynı anda ısıtabilir |
| SMD komponent yeniden lehimleme | Lehim pastasının lokal olarak reflow edilmesine yardımcı olur |
| QFP, SOP, SOIC ve benzeri paketler | Çok sayıdaki lehim noktasının eş zamanlı ısıtılmasını kolaylaştırır |
| QFN gibi alt bağlantılı komponentler | Doğrudan havya ucuyla erişilemeyen bağlantılara ısı aktarılabilir |
| PCB rework işlemleri | Belirli bir bölgenin kontrollü olarak ısıtılmasını sağlar |
| Isıyla daralan makaron | Kontrollü sıcak hava uygulaması yapılabilir |
Sıcak hava istasyonu her lehimleme işi için gerekli değildir. Kablo, terminal veya tek bir through-hole bağlantının lehimlenmesinde standart bir havya istasyonu çoğu zaman daha kontrollü ve pratik olabilir.

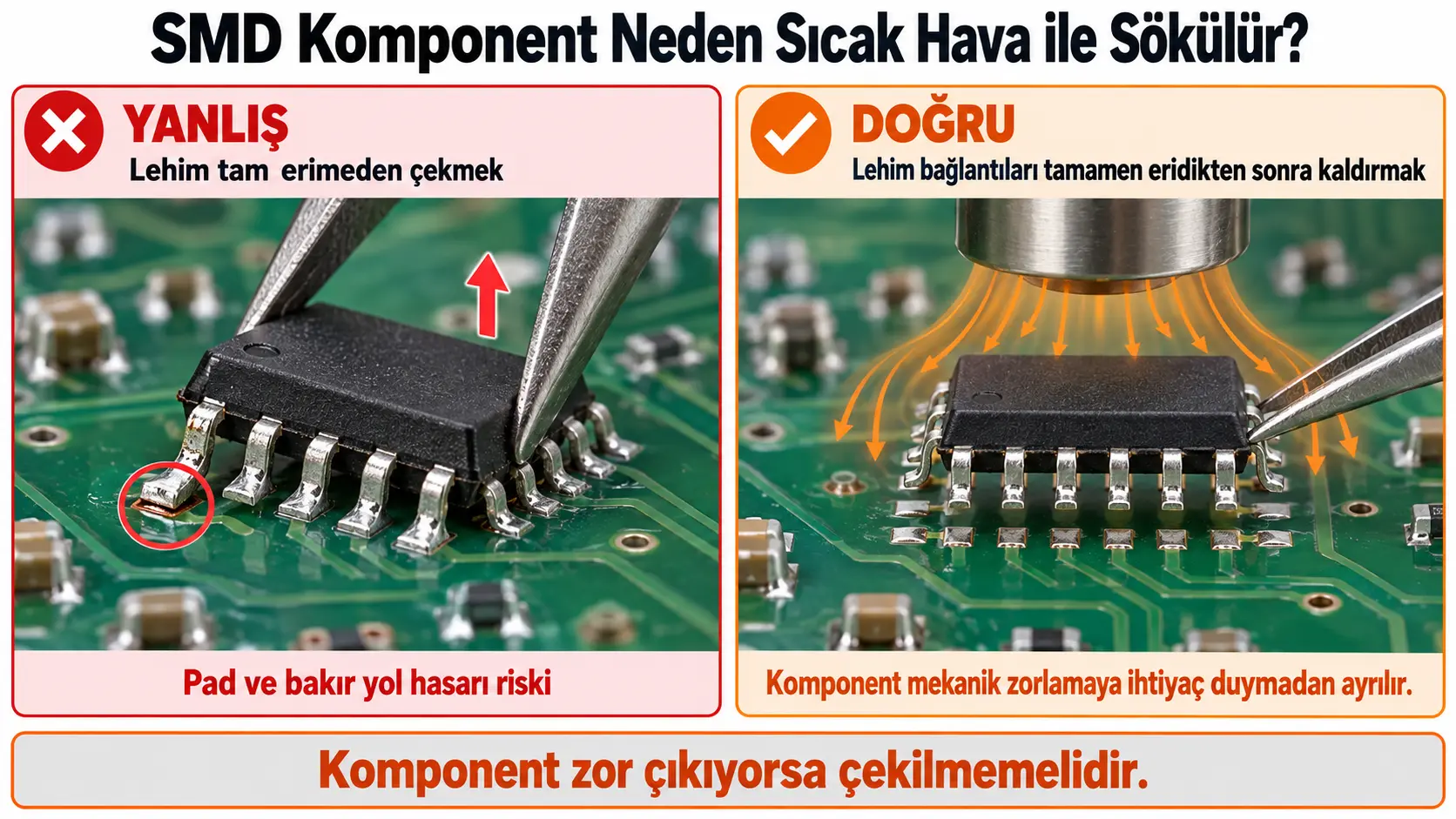

SMD Komponent Sökmek için Neden Sıcak Hava Kullanılır?
Çok bacaklı bir SMD komponenti havya ile sökerken tüm lehim noktalarını aynı anda sıvı halde tutmak zor olabilir.
Sıcak hava ile çalışıldığında komponentin çevresindeki lehim bağlantıları birlikte ısıtılabilir. Lehim yeterince eridiğinde komponent mekanik olarak zorlanmadan kaldırılabilir.
Burada en önemli kurallardan biri şudur:
Komponent zor çıkıyorsa çekilmemelidir.
Lehim tam olarak erimeden komponenti kaldırmaya çalışmak:
- PCB padlerinin kalkmasına,
- bakır yolların zarar görmesine,
- komponent bacaklarının eğilmesine,
- PCB yüzeyinin hasar görmesine neden olabilir.
Doğru işlemde komponent, lehim bağlantıları yeterince sıvı hale geldikten sonra hafifçe kaldırılabilmelidir.

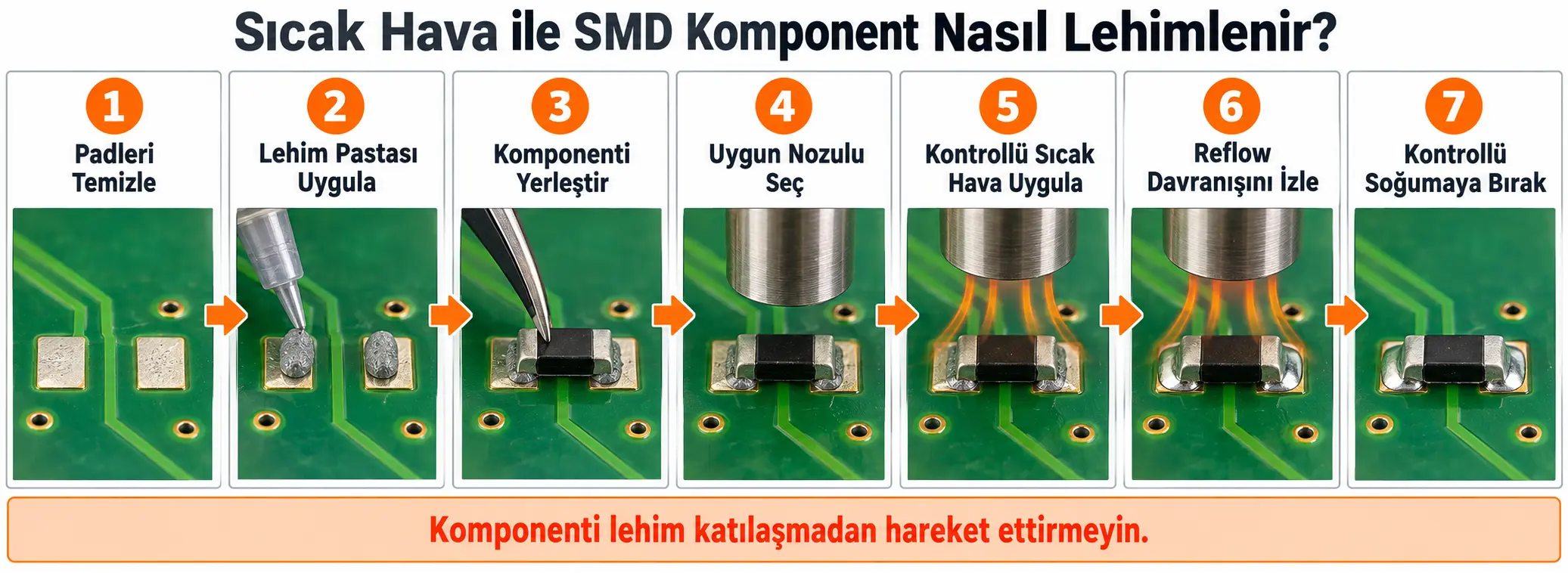

Sıcak Hava ile SMD Komponent Lehimlenebilir mi?
Evet. Lehim pastası kullanılan lokal SMD uygulamalarında sıcak hava ile yeniden lehimleme yapılabilir.
Genel işlem sırası şu şekildedir:
- PCB padleri temizlenir.
- Uygun miktarda lehim pastası uygulanır.
- Komponent doğru pozisyona yerleştirilir.
- Uygun nozul seçilir.
- Sıcak hava kontrollü şekilde uygulanır.
- Lehim pastasının reflow davranışı izlenir.
- İşlem tamamlandıktan sonra kartın kontrollü şekilde soğuması beklenir.
Ancak sıcak hava istasyonu ile reflow fırını aynı şey değildir.
Tek veya birkaç komponentin lokal onarımında sıcak hava oldukça kullanışlıdır. Çok sayıda komponent içeren seri üretim PCB’lerde ise tanımlanmış sıcaklık profiline sahip reflow sistemleri daha kontrollü sonuç verebilir.

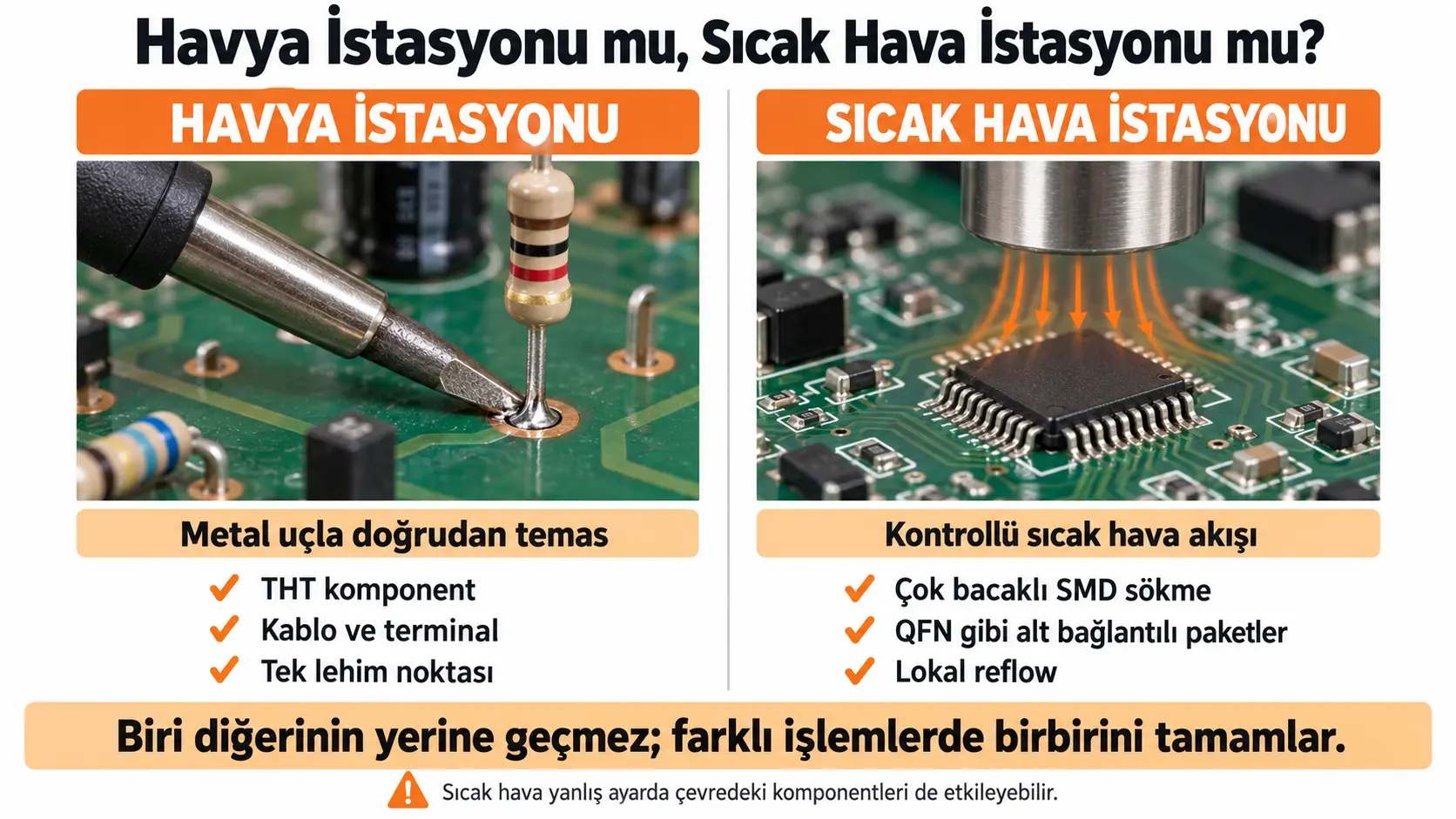

Sıcak Hava İstasyonu ile Havya Arasındaki Fark Nedir?
Temel fark ısı transfer yöntemidir.
| Özellik | Havya istasyonu | Sıcak hava istasyonu |
| Isı aktarımı | Metal uçla doğrudan temas | Kontrollü sıcak hava |
| Tek lehim noktası | Çok uygun | Genellikle gerekli değildir |
| Çok bacaklı SMD sökme | Daha zor olabilir | Daha uygundur |
| QFN gibi alt bağlantılı paketler | Sınırlı | Daha uygundur |
| Kablo ve terminal | Çok uygun | Genellikle tercih edilmez |
| Lokal reflow | Sınırlı | Uygundur |
| Çevredeki komponentleri etkileme | Daha sınırlı | Hatalı ayarda daha geniş alanı etkileyebilir |
Bu nedenle sıcak hava istasyonu havya istasyonunun yerine geçen bir cihaz değil, onu tamamlayan bir rework ekipmanıdır.

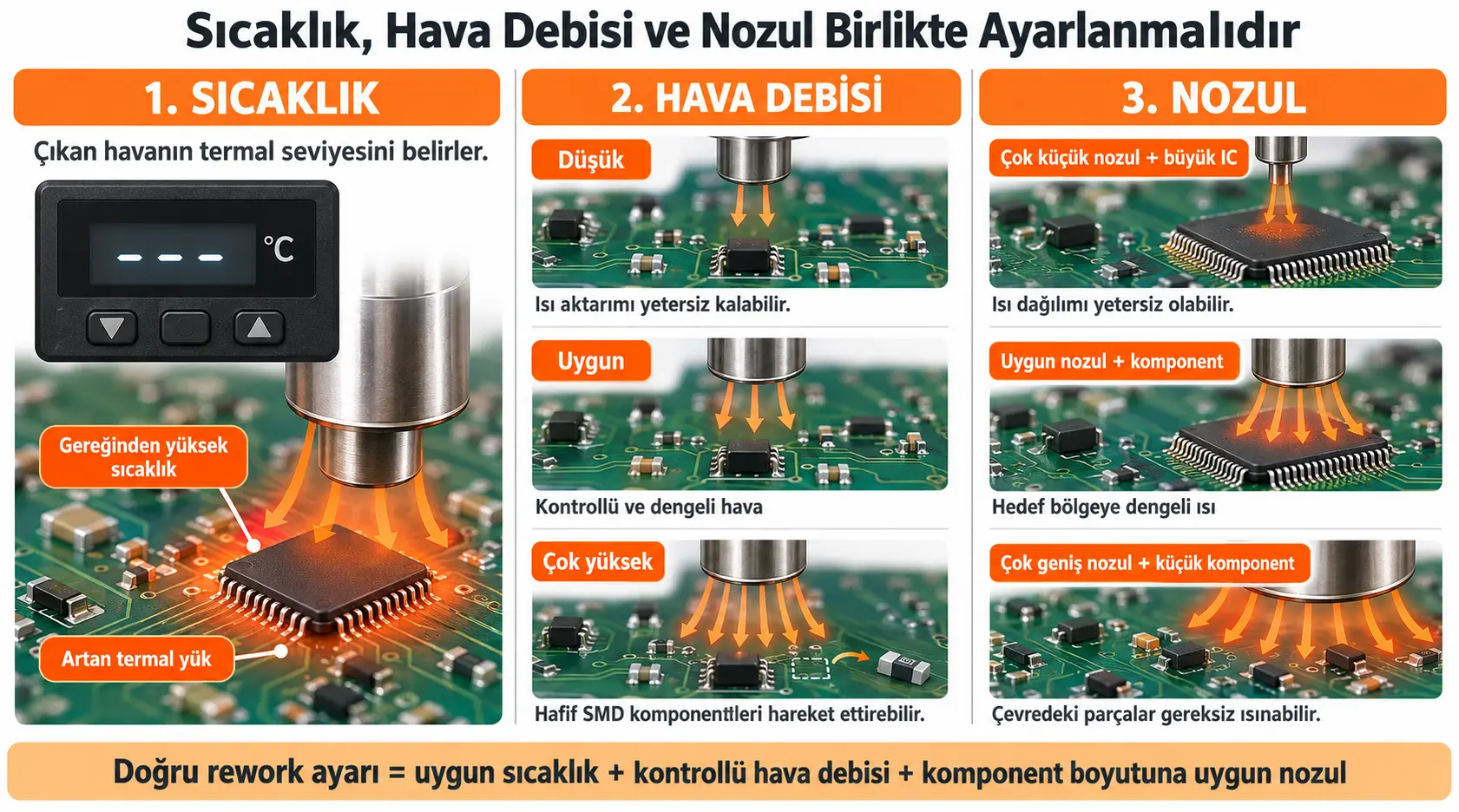

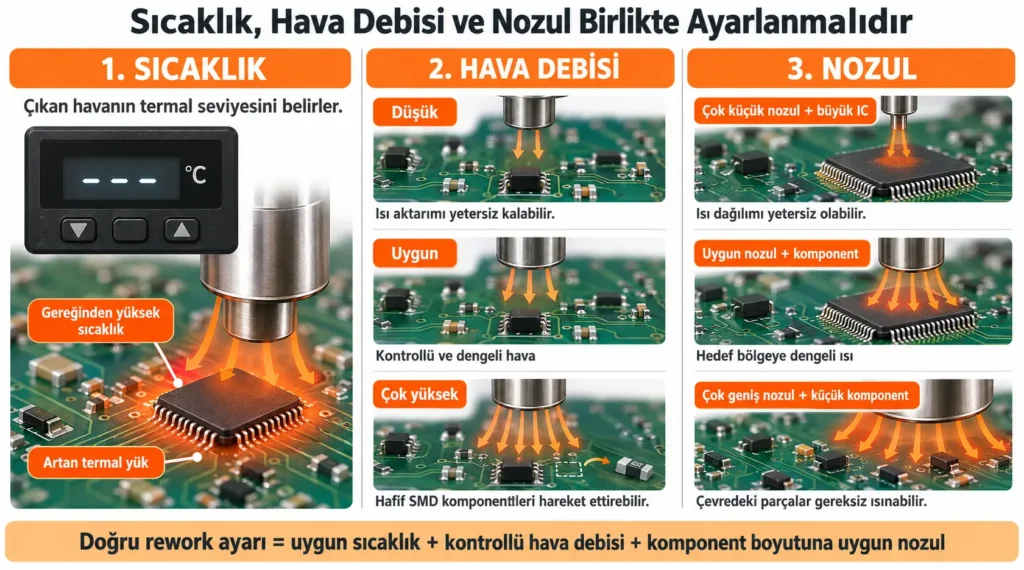

Sıcaklık mı, Hava Debisi mi Daha Önemlidir?
Sıcak hava istasyonlarında bu iki parametre birlikte değerlendirilmelidir.
Sıcaklık, çıkan havanın termal seviyesini belirlerken hava debisi bu enerjinin karta ne kadar hızlı ve hangi yoğunlukta aktarılacağını etkiler.
Çok yüksek sıcaklık ile çok düşük hava debisi her zaman daha kontrollü bir çalışma sağlamaz. Benzer şekilde çok yüksek hava debisi de küçük komponentlerin yerinden oynamasına neden olabilir.
Bu nedenle:
- küçük komponentlerde daha kontrollü hava akışı,
- büyük komponentlerde daha geniş nozul ve yeterli hava kapasitesi,
- yüksek termal kütlede daha fazla toplam ısı aktarımı gerekebilir.
Profesyonel sistemlerde sıcaklık ve hava akışının birlikte kontrol edilmesinin nedeni de budur.
Nozul Seçimi Neden Önemlidir?
Nozul, sıcak havanın hangi alana yönlendirileceğini belirler.
Çok geniş bir nozul kullanıldığında çevredeki:
- plastik konnektörler,
- küçük pasif komponentler,
- soketler,
- kablolar gereksiz şekilde ısınabilir.
Çok küçük bir nozul ise büyük bir entegre üzerinde yeterince dengeli ısı dağıtamayabilir.
Bu nedenle nozul seçimi yalnızca aksesuar tercihi değil, rework işleminin doğrudan bir parçasıdır.
Küçük Komponentler Neden Yerinden Oynar?
Çok yüksek hava debisi, özellikle hafif SMD komponentleri PCB üzerinde hareket ettirebilir.
Bu durum özellikle:
- 0201,
- 0402,
- 0603,
- küçük diyotlar,
- çevresinde yoğun komponent bulunan bölgeler üzerinde daha belirgin olabilir.
Bu nedenle küçük komponentlerde amaç maksimum hava üretmek değil, lehimi eritmeye yetecek en düşük etkili ve kontrollü hava akışını kullanmaktır.

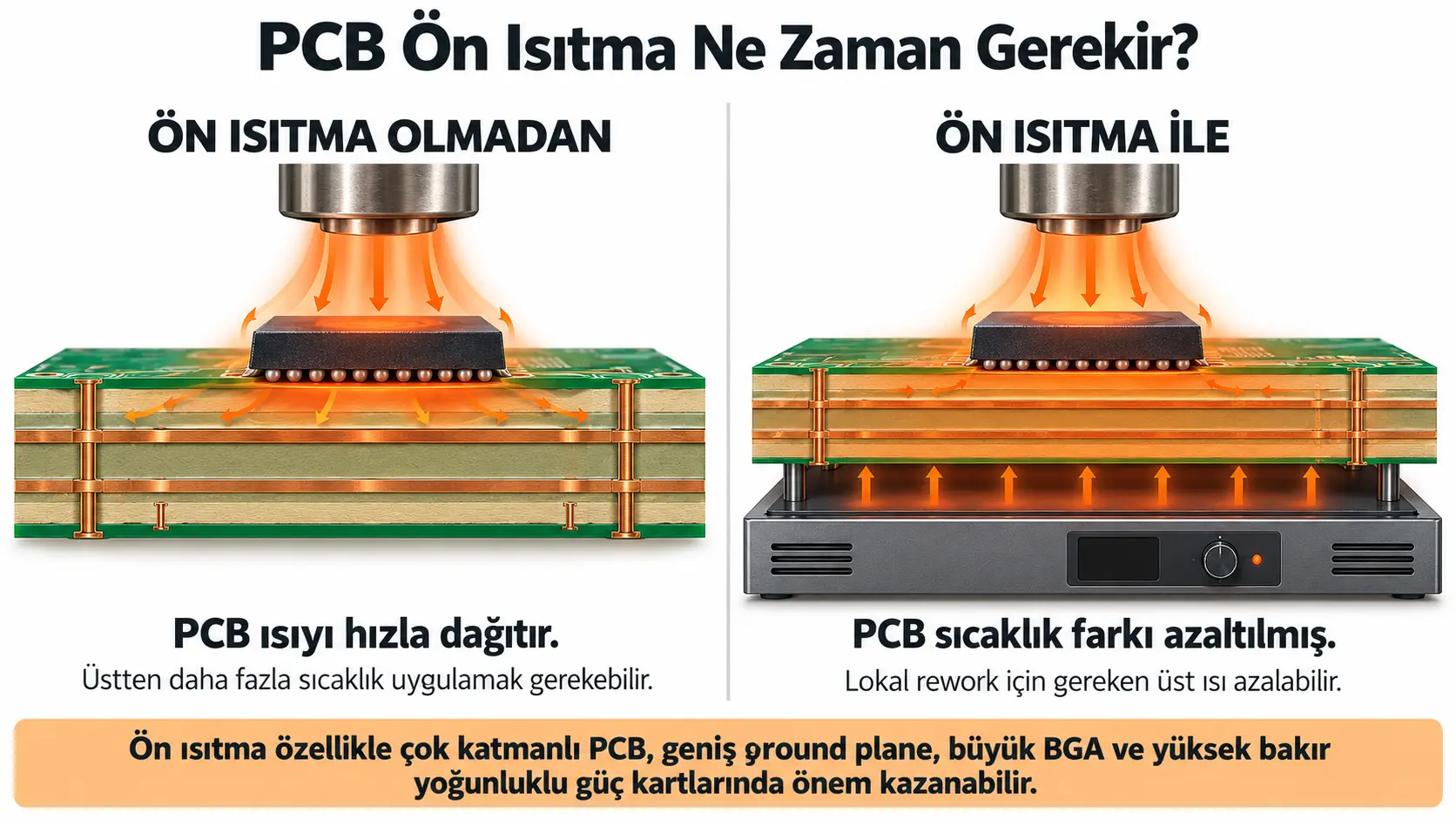

PCB Ön Isıtma Ne Zaman Gerekir?
Kalın, çok katmanlı veya geniş bakır alanlara sahip PCB’ler uygulanan ısıyı hızla çevreye dağıtabilir.
Bu tür kartlarda yalnızca üstten sıcak hava uygulamak yeterli olmayabilir. Sıcaklığı sürekli yükseltmek yerine kartın kontrollü biçimde önceden ısıtılması, rework bölgesindeki sıcaklık farklarının azaltılmasına yardımcı olabilir.
Özellikle:
- çok katmanlı PCB’lerde,
- geniş ground plane bulunan kartlarda,
- büyük BGA bölgelerinde,
- yüksek bakır yoğunluklu güç devrelerinde ön ısıtma daha önemli hale gelir.
Profesyonel SMD rework sistemlerinde sıcak hava istasyonunun preheater ile birlikte kullanılmasının nedenlerinden biri de budur.

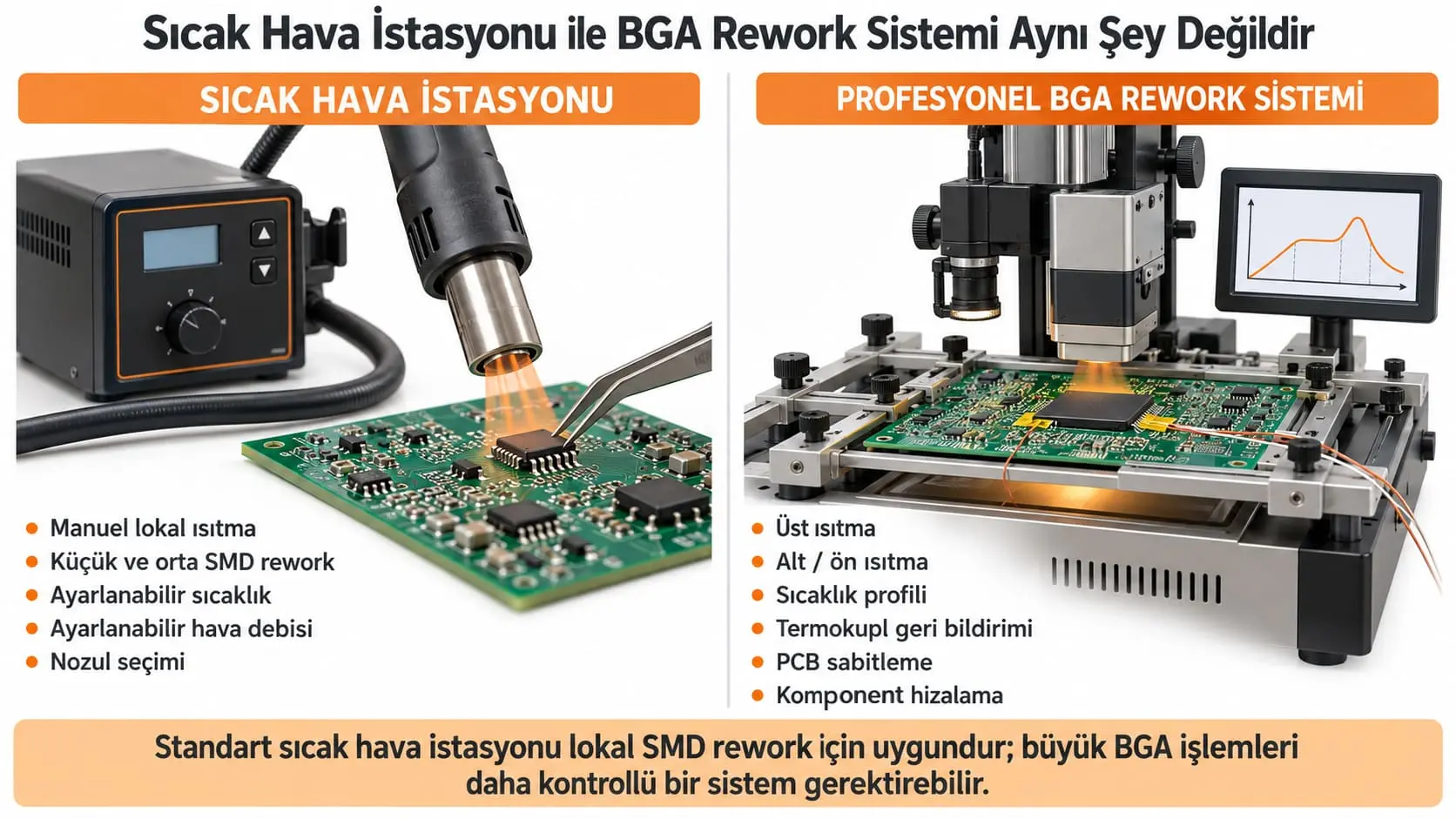

Sıcak Hava İstasyonu ile BGA Rework Sistemi Aynı Şey mi?
Hayır.
Standart sıcak hava istasyonu genellikle küçük ve orta ölçekli SMD rework işlemlerine yöneliktir.
Profesyonel BGA rework sistemlerinde ise ilave olarak:
- üst ısıtma,
- alt ısıtma,
- PCB ön ısıtma,
- sıcaklık profili,
- termokupl geri bildirimi,
- PCB sabitleme,
- komponent hizalama gibi proses kontrolleri bulunabilir.
Bu nedenle büyük BGA komponentlerle çalışırken yalnızca el tipi sıcak hava kullanmak her zaman yeterli değildir.
Sıcak Hava İstasyonu Seçerken Nelere Bakılmalı?
Bir sıcak hava istasyonu seçerken yalnızca maksimum sıcaklık değerine bakmak yeterli değildir.
Sıcaklık kontrolü
Ayarlanabilir ve kararlı sıcaklık kontrolü, tekrarlanabilir rework işlemleri açısından önemlidir.
Hava debisi
Farklı komponent boyutlarına göre hava akışının ayarlanabilmesi gerekir.
Nozul seçenekleri
Çalışılacak komponentlere uygun çap ve geometride nozullar bulunmalıdır.
Isıtma kapasitesi
Özellikle yüksek termal yükte cihazın ayarlanan sıcaklığı koruyabilmesi önemlidir.
Otomatik soğutma ve uyku fonksiyonları
Kol standa bırakıldığında otomatik soğutma gibi fonksiyonlar hem güvenlik hem de ısıtıcı ömrü açısından faydalıdır.
Servis ve yedek parça erişimi
Sıcak hava kolu, rezistans ve nozul gibi parçalar kullanım sürecinde bakım veya değişim gerektirebilir.
Bakon Sıcak Hava İstasyonları Bu Alanda Nasıl Konumlanıyor?
Bakon, farklı kullanım yoğunluklarına yönelik birden fazla sıcak hava istasyonu sunuyor.
Örneğin BK880, 550 W güç, 100–500°C sıcaklık aralığı, maksimum 120 L/dk hava debisi ve otomatik soğutma gibi özelliklere sahip kompakt bir profesyonel rework istasyonu olarak konumlanıyor.
Daha yüksek kapasite gerektiren uygulamalarda ise BK861 ve BK862 gibi modeller farklı güç seviyeleriyle öne çıkıyor. Bakon ürün ailesinde ayrıca BK858S ve SBK858D gibi daha kompakt sıcak hava çözümleri de bulunuyor.
Burada önemli olan “en yüksek güçlü modeli” seçmek değil; yapılacak işin:
- komponent boyutu,
- PCB termal yükü,
- günlük kullanım yoğunluğu,
- hava debisi ihtiyacı ile cihaz kapasitesini eşleştirmektir.
Bu nedenle küçük elektronik servis uygulaması için uygun olan model ile yoğun üretim hattında kullanılacak model aynı olmak zorunda değildir.
Bakon BK880 Hangi Tip Kullanıcıya Uygun Bir Örnek?
BK880, ayarlanabilir sıcaklık ve hava debisine ihtiyaç duyulan genel SMD rework işlemlerine örnek olarak değerlendirilebilir.
Üretici ve ürün dokümanlarında QFP, SOP, PLCC ve SOJ gibi paketlerin sökülmesine yönelik kullanımlardan söz edilir. Ayrıca programlanabilir sıcaklık/hava ayarları ile otomatik soğutma gibi fonksiyonlar da bulunur.
Bununla birlikte 550 W değerinin tek başına tüm uygulamalar için yeterli olduğu düşünülmemelidir. Büyük PCB’ler veya yüksek termal kütleli bağlantılar daha yüksek ısı kapasitesi ya da ön ısıtma gerektirebilir.
Bu ayrım model seçiminde önemlidir.
Sıcak Hava İstasyonunun Avantajları Nelerdir?
Doğru kullanıldığında sıcak hava istasyonu:
- çok bacaklı SMD komponentlerde çalışma kolaylığı sağlar,
- lokal reflow işlemlerini mümkün kılar,
- doğrudan metal uç teması gerektirmez,
- farklı nozul seçenekleriyle hedef alanı kontrol etmeye yardımcı olur,
- birçok elektronik servis ve rework işleminde işlem süresini kısaltabilir.
Ancak bu avantajlar doğru sıcaklık, debi ve nozul ayarına bağlıdır.
Sınırlamaları Nelerdir?
Sıcak hava istasyonlarının bazı sınırlamaları da vardır:
- çevredeki komponentleri istemeden ısıtabilir,
- yüksek hava debisi küçük parçaları hareket ettirebilir,
- plastik konnektörlere zarar verebilir,
- yanlış sıcaklık ayarında PCB üzerinde termal hasar oluşturabilir,
- büyük BGA uygulamalarında tek başına yeterli olmayabilir.
Dolayısıyla sıcak hava kullanımı, yalnızca cihaz ayarını yükseltmekten ibaret değildir; operatör tecrübesi de önemlidir.
Sıcak Hava İstasyonu Kimler için Uygundur?
Sıcak hava istasyonu özellikle:
- elektronik teknik servisler,
- PCB tamir ve rework merkezleri,
- Ar-Ge laboratuvarları,
- prototip üreticileri,
- elektronik üretim hatları,
- SMD komponentlerle düzenli çalışan kullanıcılar için faydalıdır.
Yalnızca kablo, terminal veya klasik through-hole komponentlerle çalışan kullanıcılar için ise iyi bir havya istasyonu öncelikli ekipman olabilir.
Sonuç
Sıcak hava istasyonu, SMD komponentlerin sökülmesi, yeniden lehimlenmesi ve PCB’nin belirli bir bölgesinin kontrollü şekilde ısıtılması için kullanılan temel rework ekipmanlarından biridir.
Başarılı bir işlem için yalnızca sıcaklık ayarı yeterli değildir. Hava debisi, nozul seçimi, PCB yapısı, komponent boyutu ve işlem süresi birlikte değerlendirilmelidir. Bakon’un BK880, BK861, BK862, BK858S ve SBK858D gibi farklı kapasitedeki sıcak hava istasyonları da bu farklı kullanım ihtiyaçlarına yönelik ürün örnekleri sunar. Ancak doğru model, maksimum güç değerinden ziyade yapılacak işin termal gereksinimine göre seçilmelidir.
Bu içerik, BAKON Türkiye Resmi Distribütörü ve Teknik Servisi‘nin katkılarıyla Robotistan tarafından hazırlanmıştır.
