SMD lehimleme, yüzey montajlı elektronik komponentlerin PCB üzerindeki padlere kontrollü biçimde lehimlenmesi işlemidir. Küçük komponentlerde başarılı sonuç almak için yalnızca ince bir havya ucu kullanmak yeterli değildir; uygun uç geometrisi, doğru sıcaklık, flux, lehim miktarı, büyütme ve gerektiğinde sıcak hava kullanımı birlikte önem taşır.
Tek direnç veya kondansatör gibi küçük komponentlerde havya çoğu zaman en kontrollü yöntemdir. QFP, QFN veya çok sayıda bağlantıya sahip komponentlerde ise sıcak hava veya farklı rework teknikleri daha pratik olabilir.
SMD lehimlemede ilk hareket noktası “bu komponenti hangi yöntemle lehimlemek daha kontrollü olur?” sorusu olmalıdır.
SMD Lehimleme Nedir?
SMD lehimlemede komponentler, through-hole elemanlarda olduğu gibi PCB üzerindeki deliklerden geçirilmez; doğrudan kart yüzeyindeki padlere lehimlenir.
Direnç, kondansatör, diyot ve entegrelerin çok küçük boyutlarda üretilebilmesi sayesinde PCB üzerinde daha yüksek komponent yoğunluğu elde edilir. Ancak boyut küçüldükçe çalışma alanı da daralır.
Örneğin:
- 1206 ve 0805 gibi görece büyük pasif komponentler,
- 0603 ve 0402 direnç/kondansatörler,
- SOIC ve SOP entegreler,
- QFP mikrodenetleyiciler,
- QFN gibi alt bağlantılı paketler aynı “SMD” sınıfında yer alsa da aynı lehimleme yöntemiyle çalışılmaları gerekmez.

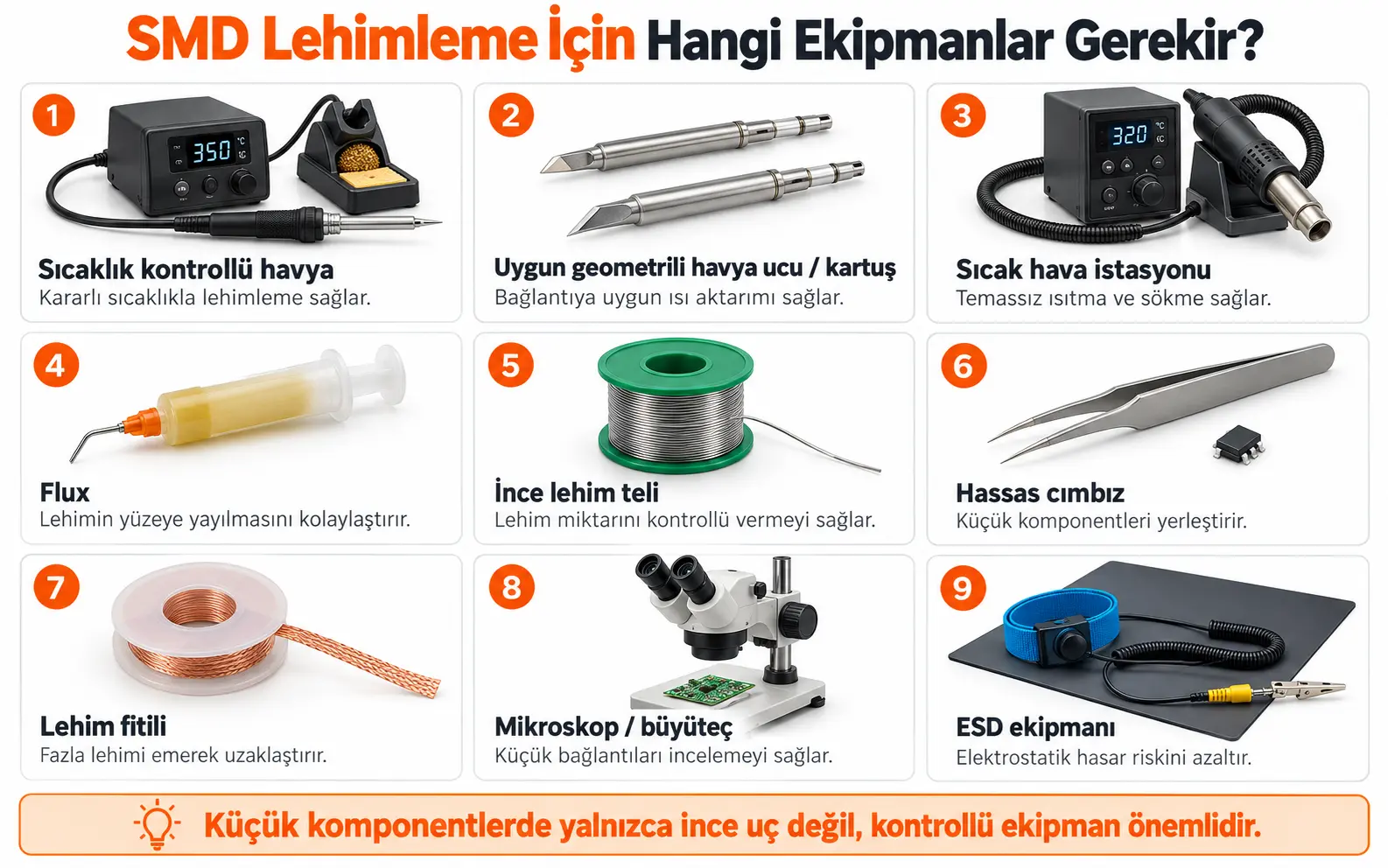

SMD Lehimleme için Hangi Ekipmanlar Gerekir?
Temel SMD çalışmaları için en önemli ekipman, sıcaklığı kontrollü bir havya istasyonudur. Ancak komponent küçüldükçe yardımcı ekipmanların önemi artar.
Pratik bir çalışma masasında şu ekipmanlar bulunabilir:
| Ekipman | SMD çalışmasındaki görevi |
| Sıcaklık kontrollü havya | Tekil pad ve komponentlerin lehimlenmesi |
| İnce veya uygun geometrili kartuş/uç | Isının kontrollü aktarılması |
| Sıcak hava istasyonu | Çok bağlantılı komponent ve lokal reflow |
| Flux | Islanmayı ve lehim akışını kolaylaştırma |
| İnce lehim teli | Küçük bağlantılarda lehim miktarını kontrol etme |
| Hassas cımbız | Komponent konumlandırma |
| Lehim fitili | Fazla lehim ve köprülerin temizlenmesi |
| Mikroskop/büyüteç | Küçük bağlantıların kontrolü |
| ESD çalışma ekipmanı | Hassas elektronik komponentlerin korunması |
Küçük SMD komponentlerde ekipmanın yalnızca “ince” olması değil, kontrollü olması önemlidir.

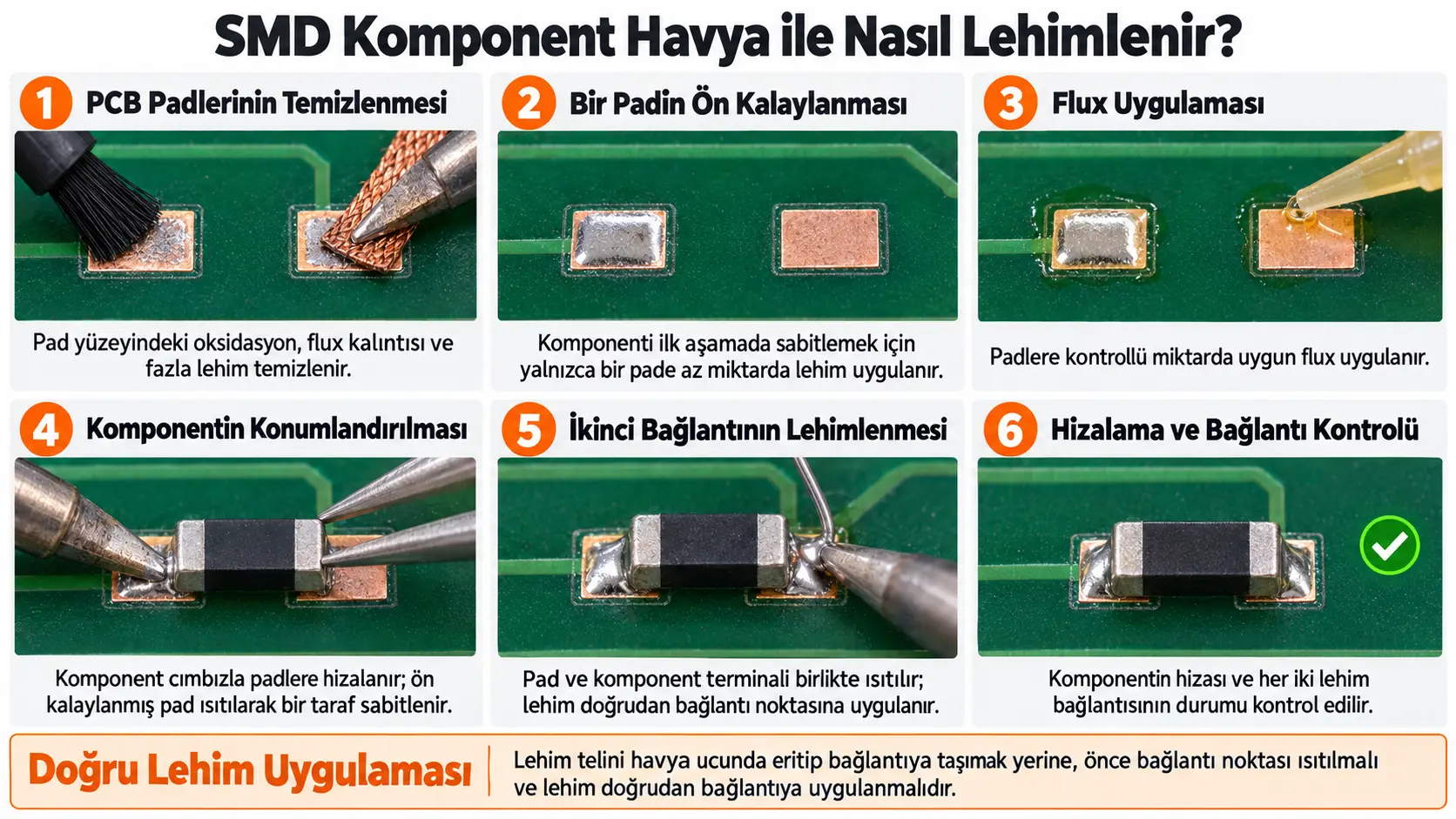

SMD Lehimleme Havya ile Nasıl Yapılır?
Küçük direnç, kondansatör ve benzeri iki terminalli SMD komponentlerde en kolay yöntemlerden biri tek pad ön kalaylama yöntemidir.
1. PCB padlerini temizleyin
Pad üzerinde oksidasyon, eski flux kalıntısı veya fazla lehim varsa işlem öncesinde temizlenmelidir.
Temiz metal yüzey lehimin daha kontrollü yayılmasını sağlar.
2. Padlerden birine az miktarda lehim uygulayın
Komponentin yerleşeceği iki paddan yalnızca birine küçük miktarda lehim bırakın.
Amaç büyük bir lehim damlası oluşturmak değil, komponenti ilk aşamada sabitleyecek kadar lehim kullanmaktır.
3. Flux uygulayın
Padlere az miktarda uygun flux uygulanması özellikle küçük SMD işlerinde lehimin yüzeye yayılmasını kolaylaştırır.
Flux, kötü temasın veya yanlış sıcaklığın yerine geçmez; ancak temiz yüzey üzerinde doğru kullanıldığında ıslanmayı belirgin biçimde iyileştirir.
4. Komponenti cımbızla konumlandırın
Komponenti hassas bir cımbızla tutarak PCB üzerindeki padlerle hizalayın.
Önceden lehimlenmiş pad havya ile ısıtılırken komponent yerine oturtulur.
Lehim eridiğinde komponentin bir tarafı sabitlenmiş olur.
5. İkinci bağlantıyı lehimleyin
İlk taraf sabitlendikten sonra diğer pad lehimlenir.
İşlem sırasında lehim telini havya ucunun üzerine eritip bağlantıya taşımak yerine, ısıyı bağlantıya uygulayıp lehimi bağlantı noktasına vermek daha doğru yöntemdir.
Kester’ın el lehimleme rehberi de önce bağlantının ısıtılmasını, ardından lehimin bağlantıya verilmesini ve lehim telinin havya ucunda eritilip taşınmamasını önerir.
6. İlk bağlantıyı tekrar kontrol edin
İkinci bağlantı tamamlandıktan sonra komponentin hizası ve ilk lehim noktası kontrol edilir.
Komponent padlerin merkezinde değilse gereksiz mekanik kuvvet uygulamak yerine lehim tekrar kısa süreli eritilip konum düzeltilebilir.

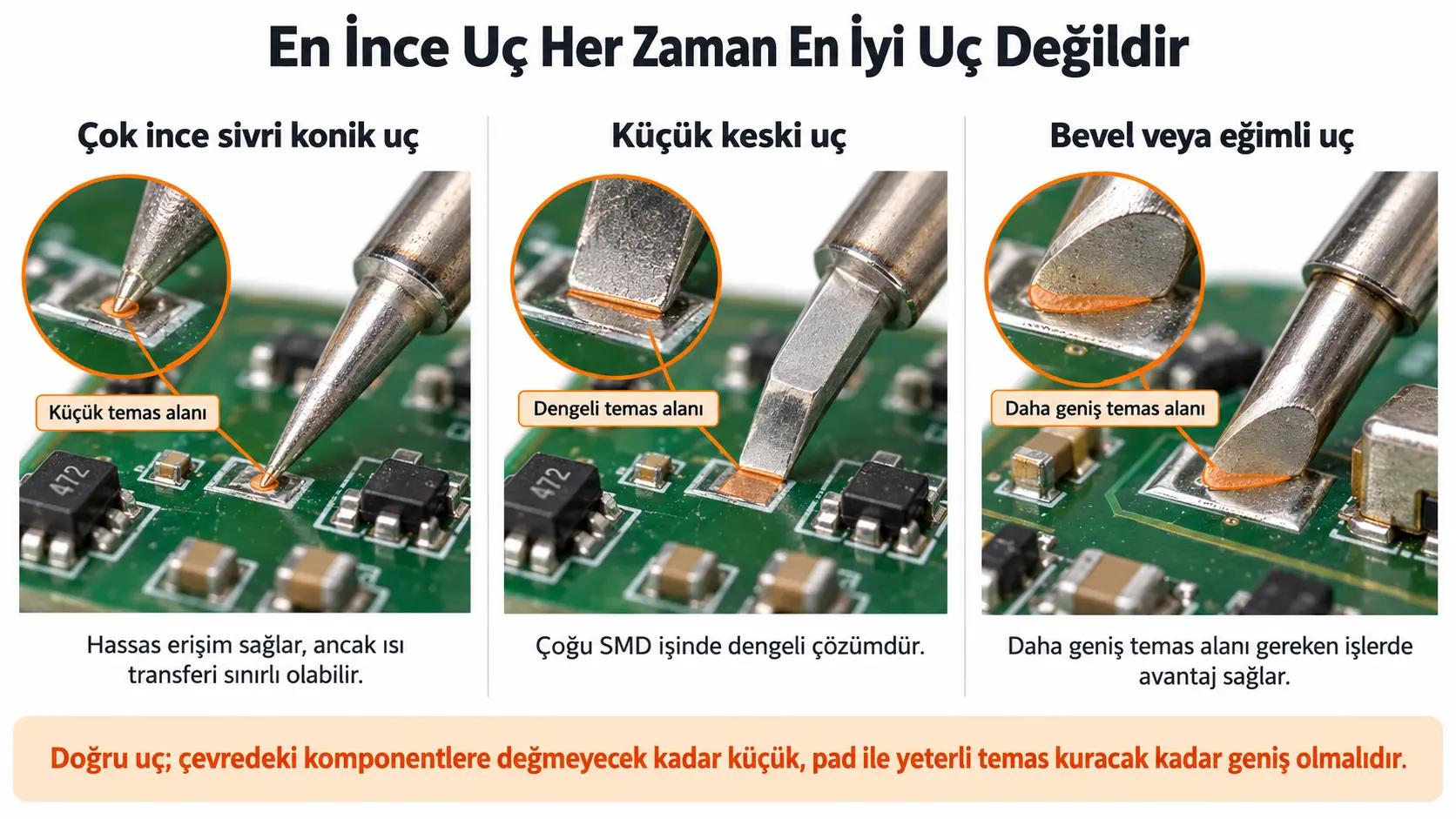

Havya Ucu Ne Kadar İnce Olmalı?
Mümkün olan en ince uç her zaman en iyi SMD ucu değildir.
Bu, SMD lehimlemede yapılan önemli hatalardan biridir.
Çok ince ve sivri bir uç hassas erişim sağlar ancak temas yüzeyi çok küçük olduğu için PCB padine yeterli ısıyı aktarmakta zorlanabilir. Kullanıcı da bu durumu sıcaklığı yükselterek telafi etmeye çalışabilir.
Çoğu SMD işinde pad boyutuna uygun küçük bir keski, bevel, konik, eğimli uç daha iyi sonuç verebilir.
Kester da özellikle kurşunsuz lehimlemede doğru uç geometrisinin önemli olduğunu ve ince sivri uçların her uygulamada yeterli ısı transferi sağlayamayacağını belirtir.
Buradaki temel kural:
Uç, çevredeki komponentlere temas etmeyecek kadar küçük; pad ile yeterli temas kuracak kadar geniş olmalıdır.

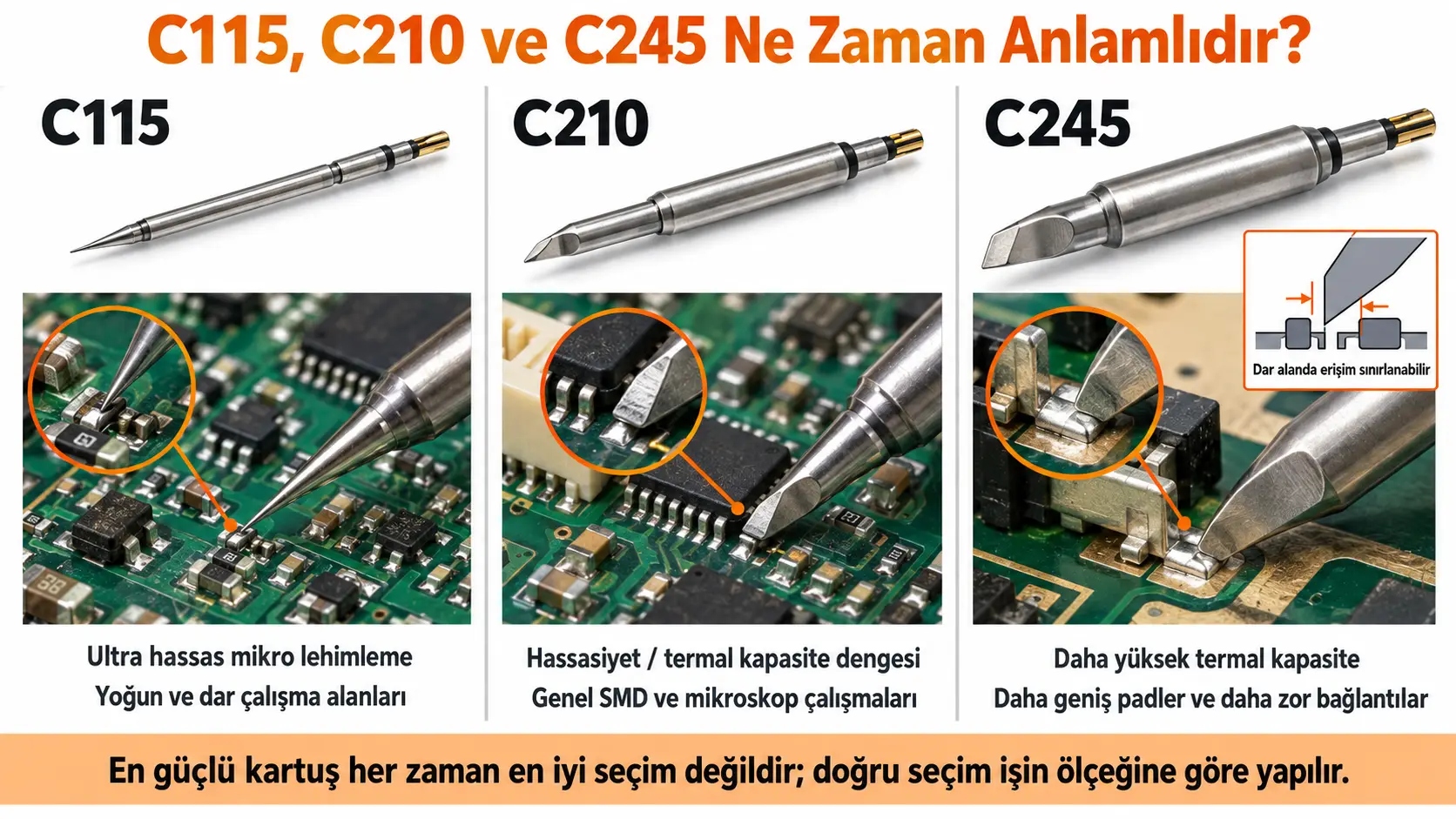

C115, C210 ve C245 Arasındaki Fark SMD Çalışmada Neden Önemlidir?
Kartuş sisteminin boyutu ve termal kapasitesi, SMD çalışmasının karakterini doğrudan değiştirir.
Bakon BK601 Pro gibi adaptif sistemlerde farklı çalışma ölçeklerine yönelik C115, C210 ve C245 kartuş sistemleri kullanılabiliyor. BK601 Pro’nun teknik yapılandırmasında C115 için 35 W, C210 için 55 W ve C245 için maksimum 120 W kapasite belirtiliyor.
| Sistem | Tipik kullanım karakteri | Ne zaman anlamlı? |
| C115 | Ultra hassas mikro lehimleme | Çok küçük padler, yoğun komponent alanları |
| C210 | Hassasiyet / termal kapasite dengesi | Genel SMD, küçük soket ve konnektörler |
| C245 | Daha yüksek termal kapasite | Daha geniş padler ve termal yükü yüksek bağlantılar |
Bu tabloyu “yüksek Watt daha iyidir” şeklinde okumamak gerekir.
Örneğin C245’in daha yüksek termal kapasitesi, 0402 gibi küçük bir komponent üzerinde otomatik olarak daha iyi seçim olduğu anlamına gelmez. Çok yoğun ve mikroskop altında yürütülen bir çalışmada daha küçük C115 veya C210 yapısı daha rahat olabilir.
JBC de C210 sınıfı kartuşları orta güç gerektiren hassas lehimleme, SMD ve mikroskop altında çalışma için konumlandırıyor.
Bakon’un bu üç kartuş sınıfını aynı platformda destekleyen BK601 Pro modeli, farklı SMD ölçeklerine göre uç ve kol seçiminin neden önemli olduğuna gerçek bir ürün örneği olarak değerlendirilebilir.
SMD Lehimleme için Havya Kaç Derece Olmalı?
Tek bir sıcaklık bütün SMD komponentler için doğru değildir.
Kullanılan lehim alaşımı, flux, pad büyüklüğü, PCB bakır yoğunluğu, havya uç geometrisi gereken sıcaklığı değiştirir.
Kester’ın el lehimleme eğitiminde yaklaşık 300°C kurşunlu, 375°C kurşunsuz lehim için tipik başlangıç değerleri örneklenir. Kurşunsuz alaşımların yaygın türlerinde erime sıcaklığı yaklaşık 217–221°C seviyesindedir.
Ancak bu değerler her SMD işlemi için sabit reçete değildir.
Özellikle çok küçük komponentlerde sıcaklığı gereksiz yere yükseltmek yerine uç temasını, flux durumunu, kartuş geometrisini, lehim miktarını kontrol etmek daha doğru olur.
Sıcaklık konusu daha ayrıntılı olarak ayrı “Lehim Yaparken Havya Kaç Derece Olmalı?” rehberinde ele alınabilir. Böylece bu içerik SMD uygulama yöntemine odaklanmaya devam eder.
SMD lehimlemede kullanılabilecek sıcaklık aralıklarını kurşunlu ve kurşunsuz lehim, komponent boyutu ve termal yük açısından daha detaylı incelemek için Lehim Yaparken Havya Kaç Derece Olmalı? rehberimize göz atabilirsiniz.

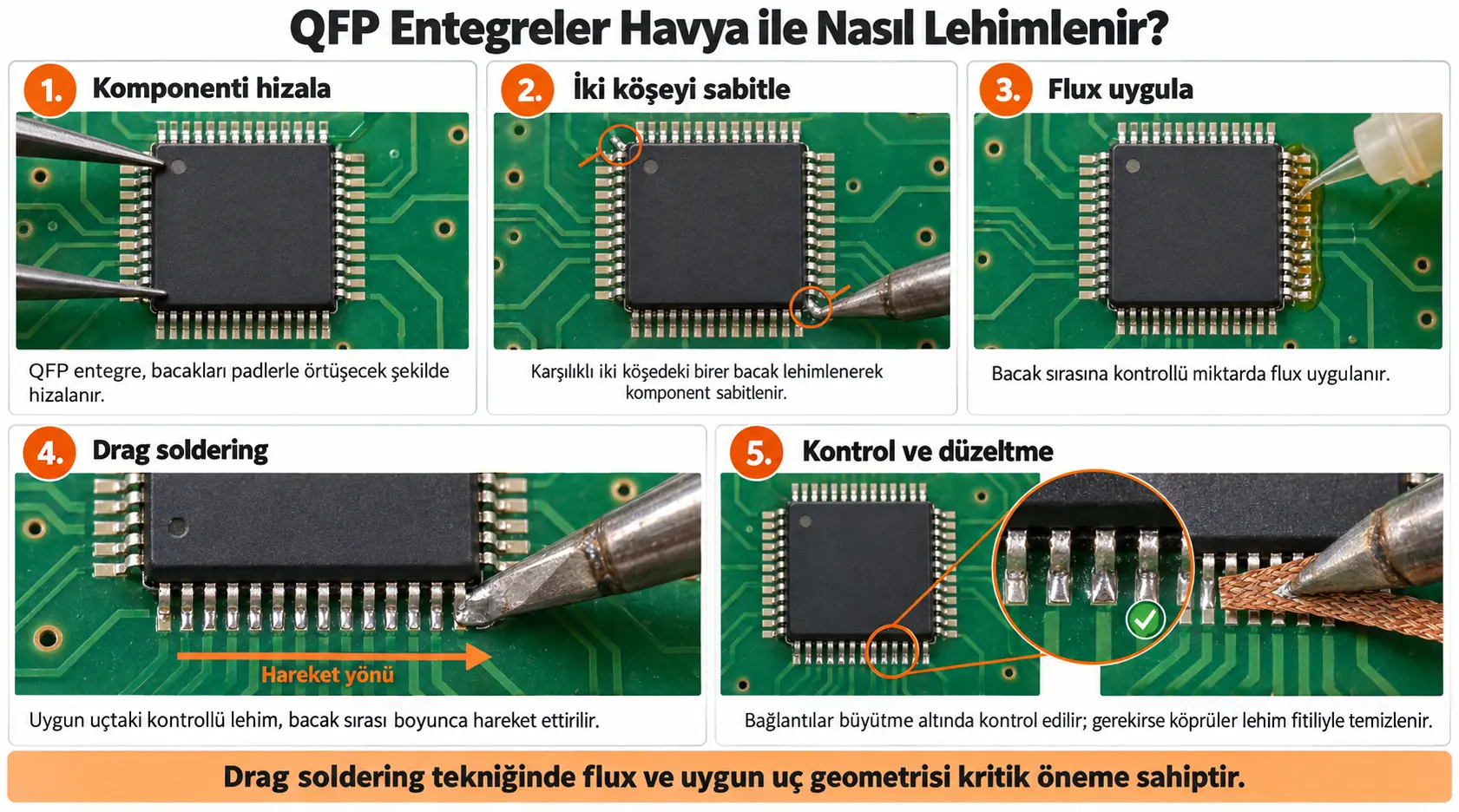

QFP ve Çok Bacaklı Entegreler Havya ile Lehimlenebilir mi?
Evet. QFP, SOP ve benzeri görünür bacaklara sahip birçok SMD entegre uygun teknikle havya kullanılarak lehimlenebilir.
Bu işlemlerde yaygın yöntemlerden biri drag soldering, yani sürükleyerek lehimlemedir.
Genel yaklaşım şöyledir:
- komponent doğru hizalanır,
- karşılıklı iki köşe bacağı sabitlenir,
- bacaklara flux uygulanır,
- uygun uç üzerinde kontrollü miktarda lehim bulunur,
- uç bacak sırası boyunca kontrollü şekilde sürüklenir,
- bağlantılar büyütme altında kontrol edilir.
Bu işlemde flux oldukça önemlidir.
Lehim köprüsü oluşursa daha fazla sıcaklık uygulamak yerine uygun flux ve lehim fitiliyle fazla lehim kontrollü biçimde alınabilir.
C210 ürün ailesinde sürükleyerek lehimleme için özel spoon tipi kartuşların bulunması da uç geometrisinin prosesle ne kadar ilişkili olduğuna örnektir.

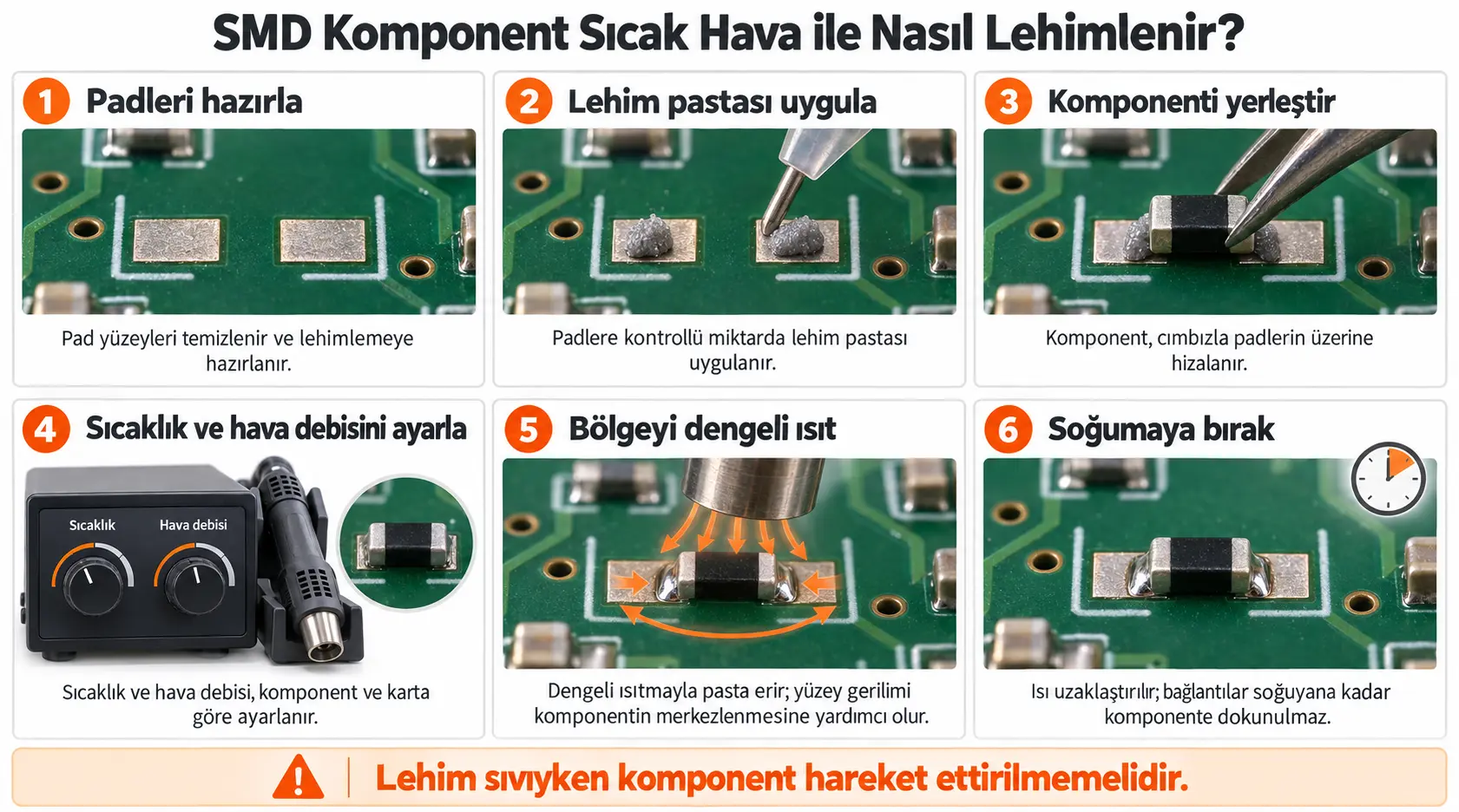

SMD Lehimleme Sıcak Hava ile Nasıl Yapılır?
Sıcak hava özellikle lehim pastasıyla yapılan lokal reflow işlemlerinde kullanışlıdır.
Genel süreç şöyledir:
1. Padleri hazırlayın
Eski lehim varsa yüzey düzeltilir ve padler temizlenir.
2. Lehim pastası uygulayın
Her pad üzerinde çok fazla pasta kullanmak lehim köprüsü riskini artırır.
Amaç pad yüzeyini uygun miktarda lehimle beslemektir.
3. Komponenti yerleştirin
Komponent cımbızla padler üzerine hizalanır.
QFP gibi komponentlerde pinlerin padlerle hizası işlem başlamadan kontrol edilmelidir.
4. Uygun sıcaklık ve hava debisini ayarlayın
Küçük komponentlerde aşırı hava debisi parçayı yerinden hareket ettirebilir.
Sıcaklık ve debi, komponent ve PCB yapısına göre birlikte ayarlanmalıdır.
5. Bölgeyi dengeli ısıtın
Nozulun komponentin tek noktasında uzun süre tutulması yerine ısının daha dengeli dağıtılması amaçlanır.
Lehim pastası reflow sıcaklığına ulaştığında lehim sıvı hale gelir ve yüzey gerilimi doğru konumlandırılmış komponentin padler üzerinde merkezlenmesine yardımcı olabilir.
6. Isıyı kaldırın ve bağlantıya dokunmayın
Lehim henüz sıvıyken komponenti hareket ettirmek bağlantı kalitesini bozabilir.
Kartın doğal biçimde soğumasına izin verilmelidir.

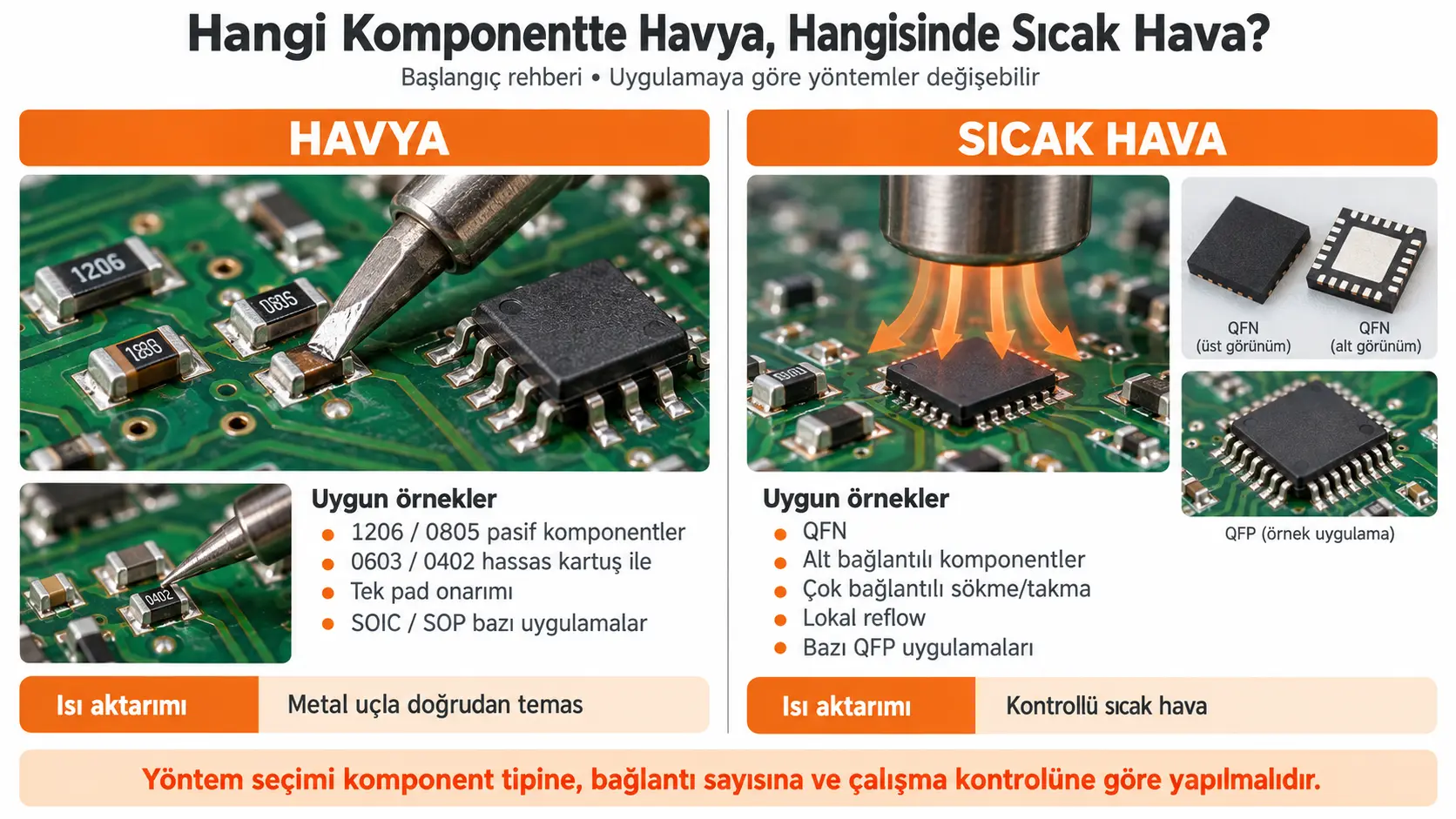

Sıcak Hava mı Havya mı Kullanılmalı?
Komponent tipine göre yöntem seçimi yapılmalıdır.
| Uygulama | İlk tercih |
| 1206 / 0805 direnç-kondansatör | Havya |
| 0603 / 0402 | Hassas havya / kartuş |
| SOIC / SOP | Havya veya sıcak hava |
| QFP | Havya ile drag soldering veya sıcak hava |
| QFN | Sıcak hava genellikle daha uygundur |
| Alt bağlantılı komponentler | Sıcak hava |
| Tek pad onarımı | Havya |
| Çok bağlantılı sökme/takma | Sıcak hava avantajlıdır |
Bu bir zorunluluk tablosu değil, yöntem seçimi için pratik başlangıç noktasıdır.
Deneyimli bir teknisyen aynı komponenti farklı yöntemlerle başarılı biçimde çalışabilir.
Bakon BK880 Sıcak Hava SMD İşlerinde Nerede Konumlanır?
SMD rework tarafında farklı sıcaklık ve hava debisi ayarlarına ihtiyaç duyulduğunda Bakon BK880, gerçek ekipman örneklerinden biri olarak değerlendirilebilir.
BK880 teknik bilgilerinde:
- 550 W güç
- 100–500°C sıcaklık aralığı
- maksimum 120 L/dk hava debisi
- dijital sıcaklık kontrolü
- otomatik soğutma yer alıyor.
Bu özellikler BK880’i SMD sökme ve lokal rework çalışmalarında kullanılabilecek bir sıcak hava platformu haline getirir.
Ancak 550 W olması, her SMD işleminde yüksek sıcaklık ve yüksek hava debisi kullanılması gerektiği anlamına gelmez.
Özellikle küçük komponentlerde hava kontrolü maksimum güçten daha önemli olabilir.
Bakon örneğinin bu içerikteki amacı “şu modeli almalısınız” demek değil; sıcaklık ve hava debisinin bağımsız ayarlanabildiği bir rework sisteminin gerçek dünyadaki karşılığını göstermektir.
Çok Küçük SMD Komponentlerde Mikroskop Gerekir mi?
Komponent küçüldükçe görsel kontrol zorlaşır.
1206 veya 0805 gibi komponentler çıplak gözle veya basit büyüteçle çalışılabilirken 0402, 0201 ve ince aralıklı IC bağlantılarında mikroskop belirgin avantaj sağlar.
Mikroskop sadece komponenti büyük görmek için kullanılmaz.
Aynı zamanda lehim köprülerini, yetersiz lehimi, pad hizasını, flux kalıntılarını, komponent kaymasını tespit etmeyi kolaylaştırır.
Özellikle profesyonel onarımda lehimleme bittikten sonra yapılan görsel kontrol, işlemin bir parçası olarak değerlendirilmelidir.
SMD Lehimlemede Flux Neden Önemlidir?
Flux, metal yüzeylerdeki oksitlerin giderilmesini ve lehimin pad ile komponent terminalini daha iyi ıslatmasını sağlar.
SMD’de çalışma alanı küçük olduğundan lehimin davranışını kontrol etmek kritik hale gelir.
Yeterli ve uygun flux lehimin yüzeye yayılmasını, drag soldering işlemini, lehim köprülerinin düzeltilmesini, rework işlemini kolaylaştırabilir.
Ancak “ne kadar fazla flux, o kadar iyi” yaklaşımı doğru değildir.
Kullanılan flux’ın lehim alaşımı ve prosesle uyumlu olması gerekir. Kester da kullanılan ek flux’ın lehim telindeki flux sistemiyle uyumlu olmasını önerir.
SMD Lehimlemede Fazla Lehim Nasıl Temizlenir?
Fazla lehim özellikle ince aralıklı entegrelerde iki veya daha fazla bacak arasında köprü oluşturabilir.
Böyle bir durumda:
- bölgeye uygun flux uygulanır,
- temiz havya ucu ile lehimin yüzey gerilimi kullanılarak fazla lehim toplanabilir,
- gerekirse lehim fitili kullanılabilir.
Lehim fitilini uzun süre yüksek sıcaklıkta pad üzerinde tutmak doğru değildir.
Çünkü hem fitil hem PCB ısıyı emer; gereksiz temas süresi padlerin termal yükünü artırır.
Sorun tekrarlanıyorsa yalnızca temizleme tekniğine değil, başlangıçta kullanılan lehim miktarına da bakılmalıdır.

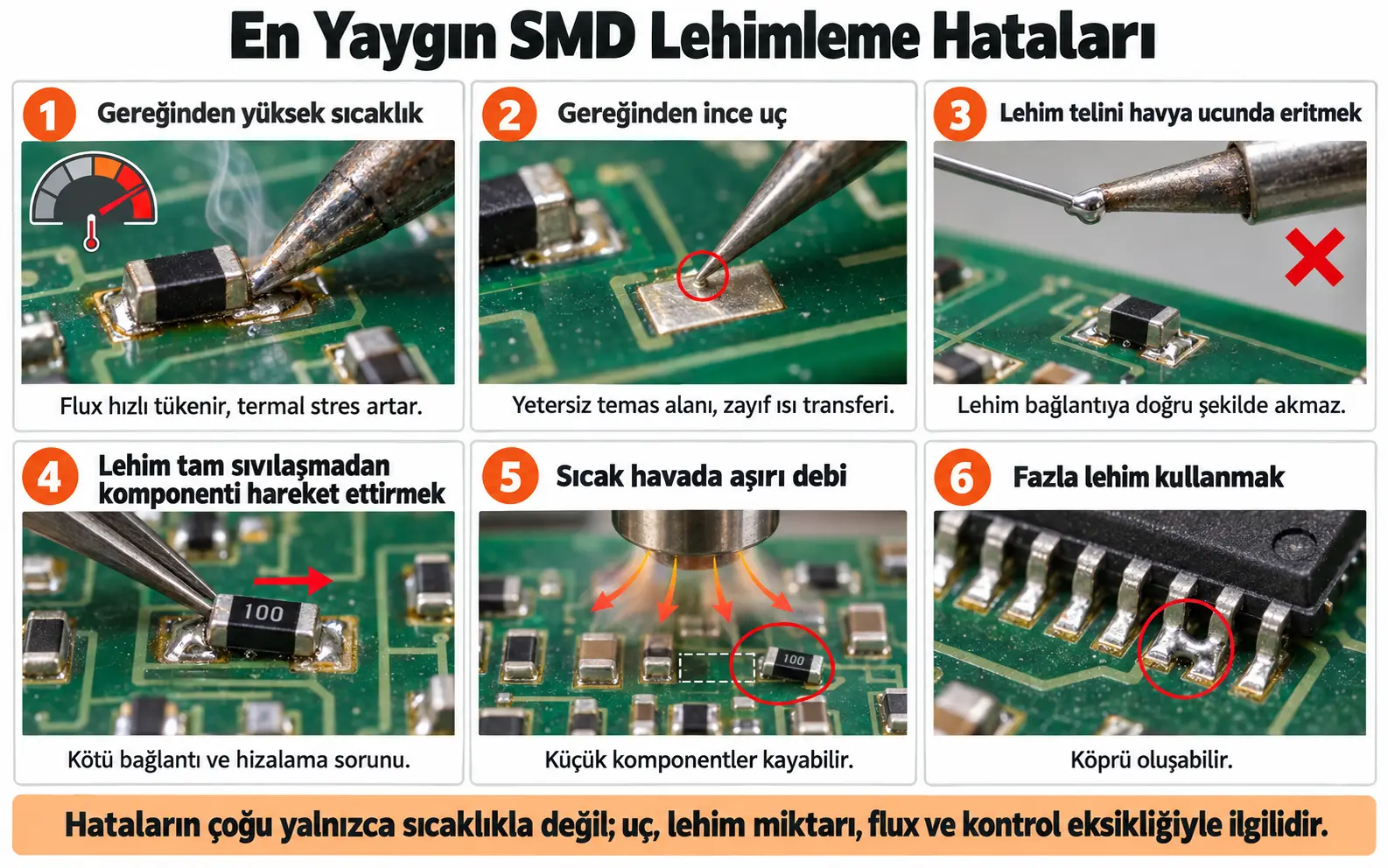

En Yaygın SMD Lehimleme Hataları
- Çok yüksek sıcaklık kullanmak: Sorunu hızlı çözmek için sıcaklığı yükseltmek flux’ın daha çabuk bozulmasına ve PCB’nin termal strese maruz kalmasına neden olabilir.
- Gereğinden ince havya ucu kullanmak: İnce uç hassas görünse de yetersiz temas alanı ısı transferini zorlaştırabilir.
- Lehim telini havya ucunda eritmek: Bu yöntem flux’ın bağlantıya ulaşmadan aktifliğini kaybetmesine neden olabilir. Lehim doğrudan ısıtılan bağlantıya uygulanmalıdır.
- Komponenti lehim tamamen sıvılaşmadan hareket ettirmek: Bu durum kötü bağlantı ve hizalama sorunlarına yol açabilir.
- Sıcak havada aşırı debi kullanmak: Küçük komponentler yerinden hareket edebilir.
- Fazla lehim kullanmak: Özellikle IC bacaklarında köprü oluşma ihtimalini artırır.
- Görsel kontrol yapmamak: Bağlantı dışarıdan tamamlanmış görünse bile mikroskop altında lehim köprüsü veya eksik ıslanma görülebilir.
SMD Komponent Sökerken Aynı Teknikler Kullanılır mı?
Kısmen.
Lehimleme ile sökme sırasında kullanılan havya, sıcak hava, flux ve büyütme ekipmanları ortak olabilir; ancak sökme işlemindeki temel amaç komponenti ve PCB padlerini mekanik kuvvet uygulamadan ayırmaktır.
Özellikle çok bacaklı komponentlerde lehimin tamamı erimeden komponent kaldırılmamalıdır.
HAKKO’nun SMD rework prosedüründe de sıcak hava nozulu komponentin üzerinde tutulup lehim tamamen eridikten sonra komponentin kaldırılması tarif edilir.
Sökme işlemi ayrı teknik detaylar içerdiği için “SMD Komponent Nasıl Sökülür?” konusu ayrı bir rehber olarak ele alınmalıdır.
Hangi SMD İşinde Hangi Kartuş Daha Mantıklı?
Tek bir kartuş sistemi bütün SMD işlemlerinin optimum çözümü değildir.
Pratik olarak:
Çok küçük pad + yoğun çalışma alanı:
C115 sınıfında kompakt kartuş sistemi düşünülebilir.
Genel hassas SMD + mikroskop çalışması:
C210 sınıfı iyi bir denge sağlar.
Geniş pad + daha yüksek termal yük:
C245 gibi daha yüksek termal kapasiteye sahip kartuşlar daha mantıklı olabilir.
Bakon BK601 Pro’nun C115, C210 ve C245 sistemlerini uygun kollarla aynı kontrol ünitesi üzerinde desteklemesi, bu üç kullanım ölçeği arasındaki farkı somutlaştıran iyi bir örnektir.
Burada doğru seçim en güçlü kartuş değil, işin gerektirdiği temas alanı ve termal kapasiteyi sağlayan kartuş olmalıdır.

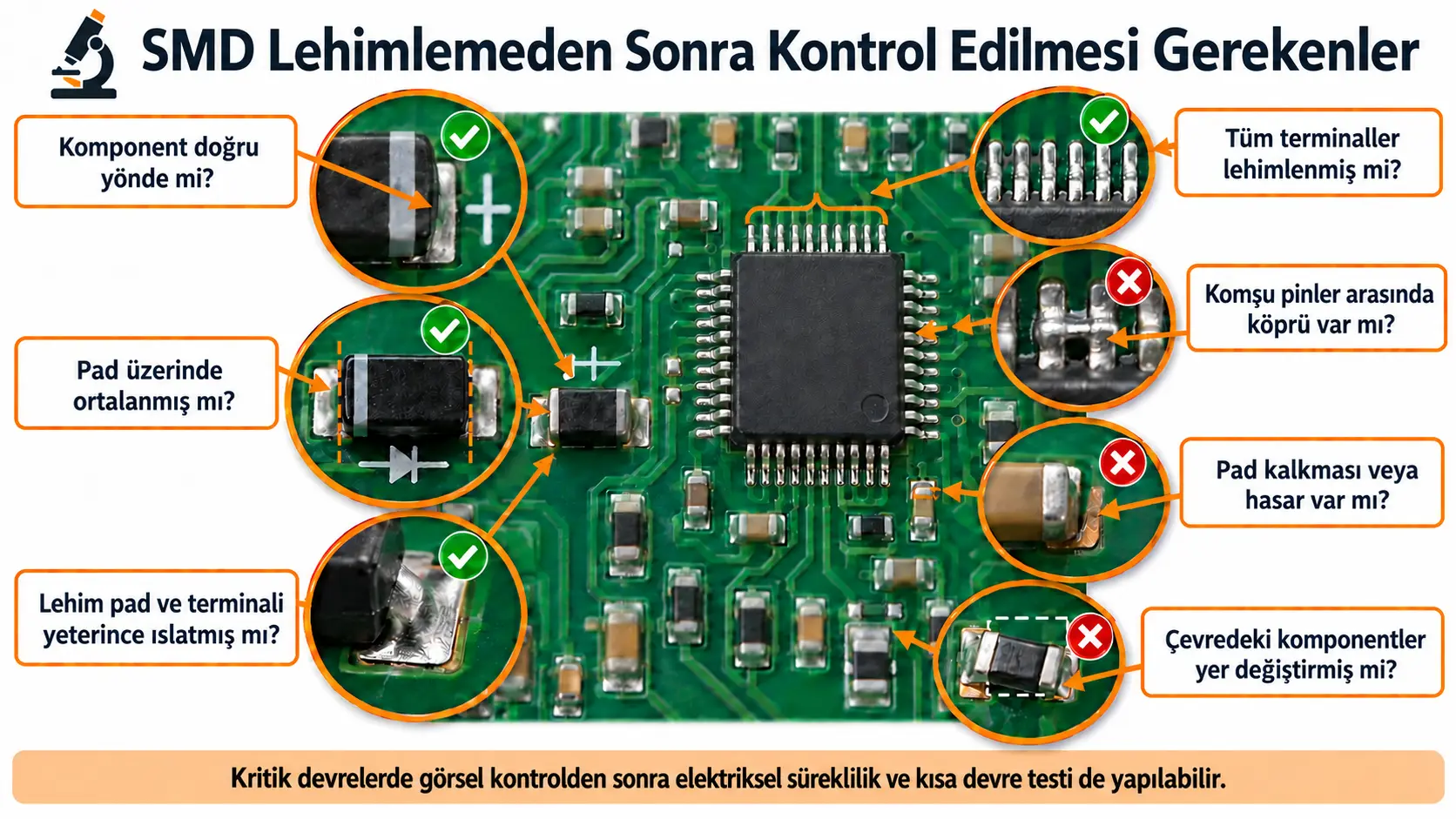

SMD Lehimlemeden Sonra Ne Kontrol Edilmeli?
Lehimleme tamamlandıktan sonra en az şu noktalar incelenmelidir:
- komponent doğru yönde mi?
- komponent pad üzerinde ortalanmış mı?
- bütün terminaller lehimlenmiş mi?
- komşu pinler arasında lehim köprüsü var mı?
- lehim pad ve terminali yeterince ıslatmış mı?
- pad yüzeyinde kalkma veya hasar var mı?
- çevredeki komponentler sıcak hava nedeniyle hareket etmiş mi?
Kritik devrelerde görsel kontrolün ardından elektriksel süreklilik veya kısa devre kontrolü de yapılabilir.
Sonuç
SMD lehimleme, yalnızca küçük bir havya ucu ve yüksek sıcaklık kullanmaktan ibaret değildir.
Başarılı çalışma için uygun lehimleme yöntemi + doğru uç geometrisi + kontrollü sıcaklık + flux + doğru lehim miktarı + görsel kontrol birlikte değerlendirilmelidir.
Küçük pasif komponentlerde havya çoğu zaman en kontrollü yöntemken, QFN ve çok bağlantılı komponentlerde sıcak hava daha pratik olabilir.
Kartuş tarafında C115 ve C210 gibi hassas sistemler mikro SMD çalışmalarında anlam kazanırken, termal yük arttıkça C245 gibi daha güçlü sistemler tercih edilebilir. Bakon BK601 Pro’nun farklı kartuş sınıflarını desteklemesi ve BK880 gibi ayarlanabilir sıcak hava istasyonlarının bulunması, bu farklı SMD çalışma yöntemlerinin gerçek ekipman karşılıklarına örnek oluşturur.
Önemli olan en yüksek gücü veya en ince ucu seçmek değil, komponentin boyutuna ve PCB’nin termal davranışına uygun ekipmanı kullanmaktır.
