PicoBricks ile Termometre Yapımı projesinde Raspberry Pi PicoBricks kitini kullanarak ortamın sıcaklığını ve nemini ölçeceğiz. Bu projede Python kodu yazmak için blok programlamayı, nem ve sıcaklık sensörlerinin nasıl kullanacağını öğreneceğiz.

Sensörler, elektronik sistemlerin adeta duyu organlarıdır. Canlılar olarak hissetmek için derimizi, görmek için gözlerimizi, duymak için kulaklarımızı, tatmak için dilimizi, koklamak için burnumuzu kullanıyorsak PicoBricks’e de birçok sensör ekleyerek çevresel etkenleri kolaylıkla ölçebiliriz.

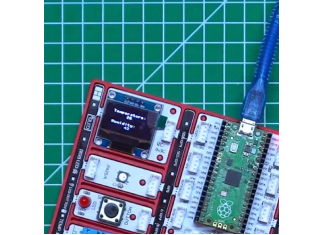

Seralar, kuluçka merkezleri, ilaçların taşınmasını sağlayan ortamlar gibi mekanlarda sıcaklık değişiminin sürekli olarak izlenmesi gereklidir. Biz de bu projemizde PicoBricks kullanarak ortam sıcaklığını ekranda gösterecek bir termometre yapacağız.

Detaylar ve Algoritma

PicoBricks üzerinde bir adet DHT11 sensörü bulunur. Bu sensör ortamdaki sıcaklık ve nemi algılayarak mikrodenetleyiciye veri gönderir. Bu projede bahsettiğimiz sensörüm ölçtüğü sıcaklık değerinin OLED ekranda gösterilmesini sağlayan gerekli kodları yazacağız.

Bileşenler

1x PicoBricks

Devre Şeması

PicoBricks modülleri kablo bağlantıları olmadan kodlanabilir ve çalıştırılabilir.

MicroBlocks Kodları

Bu projenin MicroBlocks kodlarına yukarıdaki görseli Run sekmesine sürükleyerek ulaşabilirsiniz.

MicroPython Kodları

from machine import Pin,I2C,ADC #to acces the hardware picobricks
from picobricks import SSD1306_I2C, DHT11 #oled library
import utime #time library
#to acces the hardware picobricks
WIDTH=128
HEIGHT=64
#define the weight and height picobricks
sda=machine.Pin(4)
scl=machine.Pin(5)
#we define sda and scl pins for inter-path communication
i2c=machine.I2C(0, sda=sda, scl=scl, freq=2000000)#determine the frequency values
oled=SSD1306_I2C(128, 64, i2c)
pico_temp=DHT11(Pin(11))
current_time=utime.time()
while True:
    if(utime.time() - current_time > 2):
        current_time = utime.time()
        pico_temp.measure()
        oled.fill(0)#clear OLED
        oled.show()
        temperature=pico_temp.temperature
        humidity=pico_temp.humidity
        oled.text("Temperature: ",15,10)#print "Temperature: " on the OLED at x=15 y=10
        oled.text(str(int(temperature)),55,20)
        oled.text("Humidty: ", 15,40)
        oled.text(str(int(humidity)),55,50)
        oled.show()#show on OLED
        utime.sleep(0.5)#wait for a half second

Arduino C Kodları

#include
#include
#include "ACROBOTIC_SSD1306.h"
#define DHTPIN 11
#define DHTTYPE DHT11
//define the library
DHT dht(DHTPIN, DHTTYPE);
float temperature;
//define the temperature veriable
void setup() {
  //define dht sensor and Oled screen
  Serial.begin(115200);
  dht.begin();
  Wire.begin();
  oled.init();
  oled.clearDisplay();
}
void loop() {
  temperature = dht.readTemperature();
  Serial.print("Temp: ");
  Serial.println(temperature);
  oled.setTextXY(3,1);
  oled.putString("Temperature: ");
  //print "Temperature: " on the OLED at x=3 y=1
  oled.setTextXY(4,3);
  oled.putString(String(temperature));
  //print the value from the temperature sensor to the oled screen at x=4 y=3
  Serial.println(temperature);
  delay(100);
}
