Herkese merhabalar! Bu yazıcımızda OctoPrint ile 3 boyutlu yazıcınızı uzaktan nasıl kontrol edebileceğinizden bahsedeceğiz. OctoPrint nedir, ne amaçla kullanılır, nasıl kurulur ve kullanılır sorularını cevaplayacağız.

OctoPrint nedir?

OctoPrint, herhangi bir 3 boyutlu yazıcıyı uzaktan kontrol etmeye yarayan açık kaynaklı bir sistemdir. Raspberry Pi kullanılarak yapılan bu sistem, 3D yazıcınıza USB üzerinden bağlanır. Daha sonra web arayüzü, Waveshare ekran ile yapılabilecek dokunmatik arayüz aracılığı ile ya da alternatif olarak geliştirilmiş mobil uygulamalar ile de 3D yazıcınızı uzaktan kontrol edebilirsiniz. OctoPrint ile ister Ender 3 Pro, ister Ultimaker tüm yazıcıları kontrol edebilir, baskı alabilirsiniz. Bu yazımızda kurulum ayarlarının Ender 3 Pro modeline göre yapacağız.

OctoPrint Kurulumu

OctoPrint için öncelikle bir Raspberry Pi’ye ihtiyacımız var. Octoprint kullanmak için Raspberry modeli konusunda bir sınırlama olmamak ile birlikte en az Raspberry Pi 3B/3B+ modelleri önerilmektedir. Performans olarak kayıp yaşamamak için benim önerim Raspberry Pi 4 olacaktır.

Uyarı olarak Raspberry Pi Zero W modelinde kamera aracılığı ile izleme özelliği kullanıldığında baskı performansı ve kalitesinde sıkıntılar olduğu gözlemlenmiştir.

OctoPrint İmaj Dosyası

Kurulum için ilk olarak OctoPrint imaj dosyasına ihtiyacımız var. Güncel imaj dosyasına bu linkten ulaşabailirsiniz. Bu yazı yazılırken güncel sürüm olarak OctoPi 0.17.0 versiyonu bulunmaktadır. Download butonuna basarak güncel sürüm OctoPrint imaj dosyasını indirebilirsiniz.

blank

İndirme işlemi bittikten sonra zip dosyasını arşivden çıkartmayı unutmayın. Daha sonra imaj dosyasını Raspberry de kullandığımız SD karta yazmamız gerekiyor. Bu işlem içinde balenaEtcher programını kullanabilirsiniz.

blank

Etcher programını kurduktan sonra, karşınıza buna benzer bir arayüz gelmesi gerekmekte (mac osx işletim sistemi kullanmamdan dolayı sizin karşınıza gelen arayüzde farklılıklar bulunabilir). İmaj seçme kısmından zip dosyasından çıkarttığımız .img formatlı dosyayı seçiyoruz, ardından kullanacağımız SD kartı seçip Flash diyerek imaj dosyasının SD karta yazılmasını bekliyoruz. SD karta imaj yükleme tamamlandıktan sonra SD kartı bir kere çıkartıp tekrar takmayı unutmayın. Şimdi SD kart içindeki birkaç dosyada ayar yapmamız gerekiyor.

OctoPrint Ağ Ayarları

Ağ ayarlarını yaparken harici bir text editör programına ihtiyaç duymaktayız. Benim tercihim Atom adlı text editörü. Eğer sizde Atom kullanmak isterseniz bu linkten indirebilirsiniz. Bunun haricinde kendinizin kullandığı farklı bir text editör var ise onlarıda kullanabilirsiniz.

Uyarı : Ağ ayarı sırasında dosya düzenleme işleminde WordPad ya da TextEdit gibi işletim sisteminde dahili gelen editörleri kullanmayın. Bu programlar konfigürasyon ayarlarında sıkıntı çıkmasına neden olabilmektedir.

Ağ ayarları için ilk önce SD kartımıza yüklenen dosyalar arasından “octopi-wpa-supplicant” adlı dosyayı Atom ile açıyoruz.

blank

Raspberry Pi cihazının boot edilirken otomatik olarak wifi ağına bağlanması için ağ ayarlarının doğru yapılması gerekmektedir. Öncelikle kullanacağımız wifi ağının WPA/WEP/Şifresiz gibi özelliklerini bilmeliyiz. WPA/WEP/şifresiz durumuna göre 3 farklı bölüm bulunmaktadır. Wifi ağınızın şifre durumuna göre ilgili kısımdaki wifi adı ve şifre kısımlarını düzenlemeniz gerekmektedir. Benim kullandığım wifi ağım WPA şifrelemesini kullanıyor. Ben ayarlarımı ona göre yapacağım. “put SSID here” yazan yere bağlanacağımız wifi adını, “put password here” kısmına da şifremizi giriyoruz. Daha sonra ilgili bölümün satır başlarındaki “#” işaretlerini siliyoruz. Bu “#” işareti o satırı yorum satırı yapmaktadır. Bu işareti kaldırmadan dosyayı kaydederken sistem başlatılırken o satırları okumayacaktır ve bu sebeple Raspberry cihazımız wifi ağına bağlanmayacaktır. Ayarlamaları yaptıktan sonra o satırlar aşağıdaki gibi görülmelidir.

Bu işlemden sonra alt satırlarda ülke isimlerinin ve kısaltmalarının bulunduğu bir bölüm olduğunu göreceksiniz. Çıkan listede Türkiye bulunmamaktadır. Bu yüzden oraya “country=TR” satırını ekleyebilirsiniz.

OctoPrint Kamera Ayarı (opsiyonel)

OctoPrint kullanmanın en yararlı özelliklerinden birisi de kamera kullanarak baskı durumunu 7/24 izleyebilmektir. Kamera sistemi için iki farklı seçenek bulunmaktadır. Bunlardan biri Raspberry Pi orijinal kamerasıdır. İkinci seçenek olarak da herhangi bir usb kamera kullanabilirsiniz. Kamera ayarları için ilk olarak ağ ayarları kısmında yaptığımız gibi “octopi.txt” adlı dosyayı atom ile açıyoruz.

blank

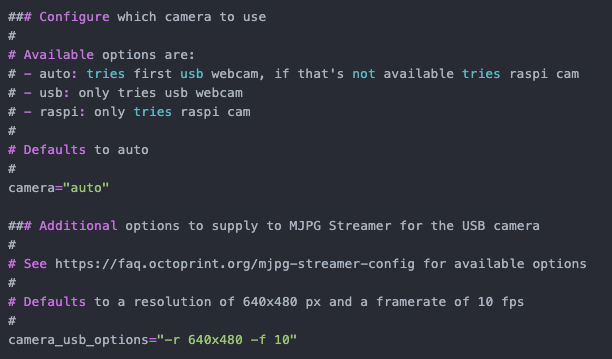

İlk olarak ne tür kamera kullanacağımızı seçmeliyiz. Bunun için ilk olarak camera=”auto” yazan satırdaki “#” işaretini silerek aktif hale getiriyoruz. Daha sonra eğer usb kamera kullanacaksak auto yerine “usb”, raspberry pi kamerası kullanıyorsak “raspi” yazıyoruz.

OctoPrint sistemimizde eğer usb kamera kullanıyorsak camera_usb_options kısmını aktif hale getirerek, kamera çözünürlüğünü ve fps ayarlarını yapıyoruz. “-r” den sonra kamera çözünürlüğünü, “-f” den sonra kameranın desteklediği fps değerini yazmalısınız.

Not: OctoPrint sistemi bazı usb kamera modelleri ile sıkıntılar çıkartabilmektedir. Bu nedenle usb kamera almadan önce gerekli araştırmaları yaparak uyumluluk sıkıntısı çıkmayacağından emin olmayı unutmayın.

OctoPrint IP Tespit Etme ve İlk Ayarlar

Öncelikle SSH yöntemi ile Raspbery Pi cihazımıza bağlanmamız gerekiyor. Raspberry Pi cihazına uzaktan bağlantı için detaylı blog yazımıza bu linkten ulaşabilirsiniz. Mac kullanıcı iseniz bu bağlantı için direk olarak terminal uygulamasını kullanabilirsiniz. Windows kullanıcıları için ise Putty programını kurup kullanabilirler. SSH bağlantısı için varsayılan kullanıcı adı “pi , varsayılan şifre ise “raspberry” dir. Eğer bonjour destekleyen bir bilgisayar kullanıyorsanız ip adresi yazmak yerine “octopi.local” yazarak erişim sağlayabilirsiniz.

Eğer bonjour desteklemeyen bir bilgisayar kullanıyorsanız raspberry pi cihazının yerel ağda bağlı olduğu ip adresini öğrenmek için birkaç farklı yol bulunmaktadır.

Bunlardan ilki modem arayüzüne girerek wifi üzerinden bağlı cihazları görmekten geçer. Benim modemimde arayüze girince bağlı cihazlar sekmesinde octopi olarak cihazı görebilmekteyim.

blank

İkinci yöntem olarak Angry Ip Scanner gibi ağdaki cihazları taramaya yarayan 3. Parti bir yazılım da kullanılabilir. Gördüğünüz gibi ağ taraması yaptığımda 192.168.1.3 yerel ip sinin octopi yüklü raspberry cihazına atandığını görüyoruz.

blank

Raspberry Pi cihazının bağlandığı ip adresini öğrendikten sonra SSH protokolü ile Raspberry Pi cihazımıza bağlanıyoruz. Giriş yaptıktan sonra karşımıza OctoPrint’e web arayüzü ile giriş için kullanabileceğimiz ip ve adresi görebiliyoruz. Ayrıca yüklü olan OctoPrint versiyonu da görebilmekteyiz.

blank

İlk olarak “sudo raspi-config” komutunu çalıştırıyoruz. Bizden şifre isteyecek, şifre olarak yine “raspberry” giriyoruz. Daha sonra açılan sayfada ayarlamalar yapacağız.

blank

İlk olarak “Change User Password” seçerek yeni şifremizi belirliyoruz. Daha sonra Localization Options sekmesi altından Change Timezone ı seçip entera basıyoruz. Gelen ekranda ilk önce bölge olarak Europe, daha sonra da Istanbul seçerek Raspberry Pi saatini kendi saatimize göre ayarlamış oluyoruz. Bundan sonra eğer deneyimli bir kullanıcı değilseniz öteki ayarları karıştırmanızı önermiyorum, ama eğer ne yaptığını bilen bir kullanıcı iseniz diğer ayarları karıştırabilirsiniz. Çıkmak içinse Finish diyoruz, yeniden başlatmak istediğimizi sorucak buna da evet diyoruz ve terminal uygulamasından çıkıyoruz.

OctoPrint Web Arayüzüne Giriş

Web arayüzüne giriş yapmak için kullandığımız safari,chrome gibi tarayıcılardan birine raspberry cihazımızın bağlı olduğu ip adresini yazmamız yeterli. Ya da ssh bağlantısındaki gibi ”octopi.local” yazarak da erişebiliriz. Giriş yaptığımızda bizi OctoPrint yükleme sihirbazı karşılıyor.

blank

Böylece octoprinti ayarlamaya başlıyoruz. Next dedikten sonra karşımıza uzaktan erişim için yani internet üzerinden giriş yapmak için kullanıcı adı ve şifre oluşturmamızı istiyor. Eğer internet üzerinden erişmek erişim yapmayacaksak “Disable Access Control” diyebiliriz ama bir kullanıcı adı ve şifre seçmenizi öneririm. Daha sonra çok kullanışlı olduğunu göreceksiniz. Kullanıcı adı ve şifre seçtikten sonra “Keep Access Control Enabled” tıklayarak ayarın kaydedilmesini sağlıyoruz. Ardından tekrar Next diyoruz.

blank

Daha sonra bizi anonim data takibi hakkında bilgilendiren bir sayfa karşılıyor. Kendi isteğinize bağlı olarak bu özelliği aktif edebilir ya da kapatabilirsiniz. Tekrardan Next diyoruz.

blank

Bu sayfada internet bağlantısının olup olmadığını kontrol etmekten bahsediliyor.Deneyimli bir kullanıcı değilseniz herhangi bir şeyi değiştirmeden “Enable Connectivity Check” tıklayarak geçmenizi tavsiye ederim. Daha sonra tekrar Next diyoruz.

blank

OctoPrint’ in en güzel yanlarından biri ise işlevsel bir çok eklentiye sahip olmasıdır. Bu eklentiler sürekli güncellenmekte ve takibi yapılmaktadır. Eklentiler ile ilgili bilinen bir sıkıntısı olanlar, blacklist denilen listeye konulmaktadır. Bilinen sıkıntısı olan eklentiler tarafından bir zarar görmemek için bu özelliği aktif etmenizi öneririm.

blank

3D Yazıcının Ayarlanması

Temel ayarlardan sonra yazıcı ile ilgili ayarlar yapmamız gerekmektedir. Bu kısımda ayarları ben Ender 3 Pro yazıcıma göre yapacağım. Siz kendi yazıcınızın özelliklerine göre ilgili yerleri değiştirmelisiniz. General sekmesinde yazıcımıza istediğimiz gibi bir isim veriyoruz. Daha sonra Print bed & build volume kısmına geçiyoruz.

blank

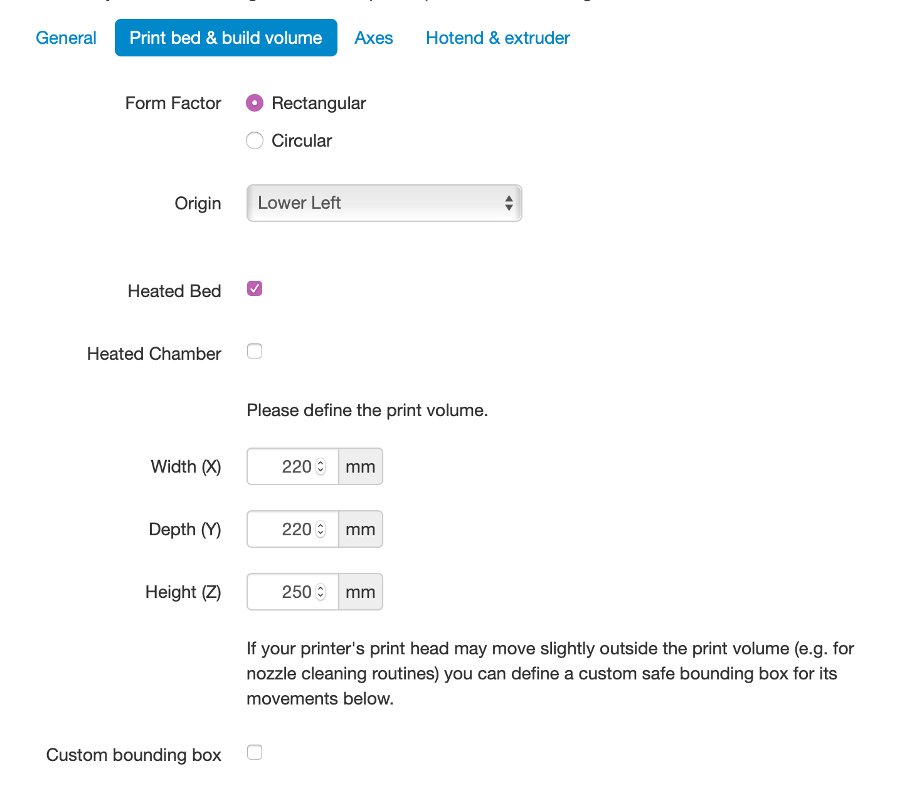

Bu kısımda tablanın şeklini, 0,0,0 noktası (orijin) yerinin, tablanın ısıtmalı olup olmadığı ve X,Y,Z eksenlerinde baskı alanının ölçülerini giriyoruz. Axes sekmesi altındaki bilgileri biliyorsanız doldurmanızı, bilginiz yoksa olduğu gibi bırakmanızı tavsiye ederim. Hotend & Extruder sekmesinde ise kullandığınız nozzle çapını ve kaç adet extruder bulunduğunu girdikten sonra next diyerek devam ediyoruz.

blank

Bu sayfayı gördüğümüzde artık OctoPrinti kullanmaktan bir adım uzaktayız. Bu noktada iki adet önemli uyarımız bulunmaktadır.

Birincisi 3D yazıcımız çalışır durumda iken asla tamamen başıboş bırakmamalıyız. OctoPrint kullanılsa bile yine de güvenlik riski doğabilmektedir. Belli aralıklarla 3d yazıcınızı kontrol etmekte fayda vardır.

İkinci uyarımız ise OctoPrint arayüzünü internet üzerinden direk olarak kullanılabilir bir şekilde bırakmayın. Kötü niyetli kişiler şifrenizi ele geçirerek yazıcınıza zarar verebilir. Gerekli önlemleri almayı unutmayın.

blank

OctoPrint WEB Arayüzü

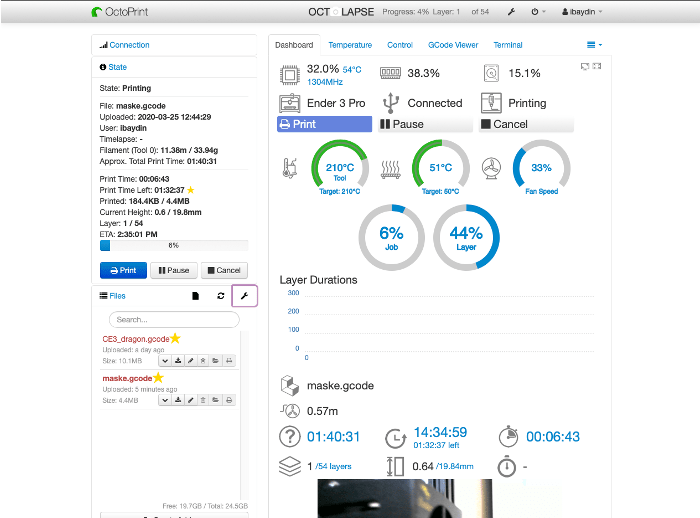

OctoPrint arayüzü açık kaynaklı olması nedeni ile eklentiler ile geliştirilebilmektedir. Aşağıda gördüğünüz arayüz çeşitli eklentiler ile geliştirilmiş arayüzdür. Kullandığım eklenti listesini yazının ilerleyen kısımlarında sizinle paylaşacağım. Öncesinde yazıcı ile bağlantı kurma ve temel arayüz ögelerinden bahsedeyim.

blank

Yazıcı ile Bağlantı Kurma

Web arayüzümüzü açtığımızda bizi sol üst tarafta connection menüsü karşılamaktadır.Bu sekmede ilk olarak yazıcımızın bağlı olduğu serial port seçiyoruz. Daha sonra eğer biliyorsak baudrate değerini giriyoruz. Çoğu 3 boyutlu yazıcı için bu değer 115200’dür. Eğer bu değeri bilmiyorsak “Auto” olarak seçerek otomatik olarak tanımlanmasını isteyebiliriz. Save connection settings seçeneğini aktif ederek, bu ayarların sabit olarak kalmasını sağlayabilir, Auto-connect on server startup seçeneği ile Raspberry Pi açıldığında yazıcı ile otomatik olarak bağlantı yapılması sağlanabilir.

blank

Gcode Dosyaları

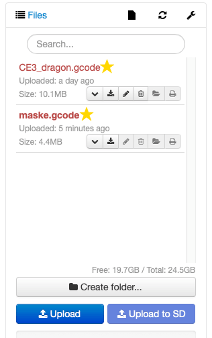

Baskı almak için her zamanki gibi gcode dosyamızı Cura yardımı oluşturuyoruz. Daha sonra sol tarafta görünen Files kısmında upload diyerek yüklüyoruz. Bu kısımda dosyalar farklı renklerde görünebilmektedirler. Hiç baskı yapılmamış dosyalar renksiz haldedir. Kırmızı renkli görünen dosyalar baskı bitmeden durdurulmuş veya iptal edilmişlerdir. Eğer sorunsuz bir şekilde baskı alınmış ise yeşil renk ile görünür.

blank

Gcode dosyalarının altında 6 tane icon bulunmaktadır. Bunlar sırası ile ayrıntıları görüntüle, gcode indir, düzenle (eklenti ile gelmektedir), sil, yükle (baskıya hazırla ama yazdırma), yazdır düğmesi ise yüklemeyi yapar ve yazdırır.

OctoPrint Gcode View Sekmesi

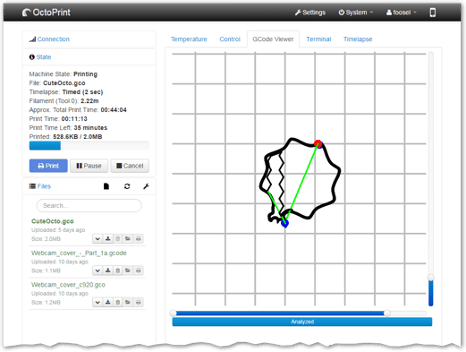

Gcode Viewer sekmesinde anlık olarak yazının hareketini her katmandaki izlediği yolu görebilmemiz mümkündür. Sağ taraftaki bar katman yüksekliğini, alt taraftaki bar ise o anda bulunan katmanın ne kadarının basıldığının göstergesidir.

blank

OctoPrint Terminal Sekmesi

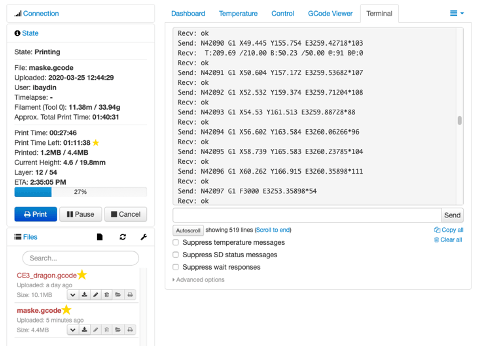

OctoPrint yazıcı ile anlık olarak haberleşerek dosyayı yazdırmaktadır. Gönderilen komutları bu terminal sayfasından görebilir, kendiniz extra komut yollayabilirsiniz.

blank

OctoPrint Kullandığım Eklentiler

Octolapse

Octolapse Eklentisi ile Çekilmiş Timelapse

3D yazıcı ile baskı sırasında çekilen timelapse videolarını görmüşsünüzdür, belki bu videoların hayranı bile olabilirsiniz. Octolapse eklentisi timelapse videoları çekmeye yarayan, OctoPrint’in en popüler eklentilerindendir. Octolapse baskı sırasında çekilecek her karenin en uygun anda, baskıya negatif bir etkisi olmayacak anda çekilmesini sağlayan gelişmiş bir eklentidir. Octolapse ayrıca baskı bitiminden sonra otomatik olarak render alarak, size istediğiniz formatta timelapse videosunu verir.

blank

OctoPrint Telegram Eklentisi

Telegram eklentisi evde bulunmadığım zamanlarda işime yarayan bir eklentidir. Telegram uygulaması ile yazıcının durumunu anlık olarak takip edebiliyorum. Yeni baskı verebiliyor, baskıda bir sıkıntı olduğunu görürsem baskıyı durdurabiliyorum. İşe yarar birçok komutu bulunmaktadır. Eğer kamera kullanıyorsak baskı sırasında belli aralıklarla bize resim veya gif göndermesini sağlayabiliyoruz.

Resource Monitor

Windowsa bulunan görev yöneticisindeki kaynak kullanımlarını gösteren grafik arayüzün octoprint için yapılmış versiyonu diyebiliriz. Yandaki gibi işlemci kullanımı, sıcaklık, ram kullanımı, diskteki hafıza, ağ kullanımı gibi verileri görmemizi sağlamaktadır.

blank

Print Time Genius Plugin

Bu eklenti gcode dosyamızı analiz ederek, tahmini olarak baskı süresi hesaplayan bir eklentidir. Yazdırma işlemi yaptıkça, önceki baskıları da referans alarak zamanla daha doğru sonuç vermeye başlamaktadır. Zaman içinde basılan baskı sayısının artması ile tahmini baskı süresini çok yakın sürede tahmin edebilmektedir.

Gcode Editor

Yukarıda gcode dosyalarını ekledikten sonra altında çıkan ikonlardan bahsetmiştim. O kısımda bir düzenle ikonu vardı. Düzenle ikonu bu eklenti sayesinde gelmektedir. Gcode dosyalarında ufak değişiklikler yapmak için ideal bir eklentidir. Düzenle düğmesine bastığımızda karşımıza böyle bir arayüz ile gcode dosyası geliyor. Gerekli düzenlemeyi yaptıktan sonra save diyerek kaydedebiliyoruz.

blank

Filament Manager

Bu eklenti, filament takibi yapmamıza yarayan bir eklentidir. Aşağıda gördüğünüz gibi kullandığımız filamentleri ekleyebiliyoruz. Baskı sırasında hangi filamenti kullandığınızı seçerseniz, baskı anında kaç gram filament kullanıldığını hesaplayarak, filament değerinden düşüyor. Daha sonra kaç gram filament kaldığını, ne kadarını kullandığımızı görebiliyoruz.

blank

Dashboard Eklentisi

Bu eklenti yazıcı ile ilgili bir çok bilgiyi tek sayfa altında topluyor. Baskı sırasında baskı ile ilgili süre, baskının yüzde kaçının tamamlandığı, katman yüksekliği, nozzle ve tabla sıcaklığı, işlemci kullanımı vb. bir çok bilgiyi bulunduruyor. Ayrıca sistemimizde kamera da kullanıyorsak sayfanın en altına anlık kamera yayınını da eklemektedir.

Bed Levelling Plugin

Tabla kalibrasyonunu (tabla köşelerindeki tabla ayar vidaları) daha kolay şekilde yapmaya yarayan bir eklentidir. Bu eklentiyi yüklediğinizde Control sekmesi altına resimde görebileceğiniz gibi yeni bir bölüm gelmektedir. Apply Heat ile nozzle ve tablayı belirlediğiniz sıcaklığa tek düğme ile ısınmasını sağlayabilir, tabla kalibrasyonu için belirlenmiş noktalara nozzle hareketini sağlayabilirsiniz. Bu eklentiyi kullanmadan önce ayarlar bölümünden yazıcıya uygun şekilde ayarlama yapılması gerekmektedir.

UYARI : Bu eklentiyi kullanmadan önce eksenleri sıfırlama işlemi yapmayı unutmayın.
